产品型号： | RKYW-A500D |
| 产品品牌： | 北京锐控自动化科技有限公司 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 丰台区 | |
| 发布日期： | 2015-12-31 | |
 |
||
详细说明

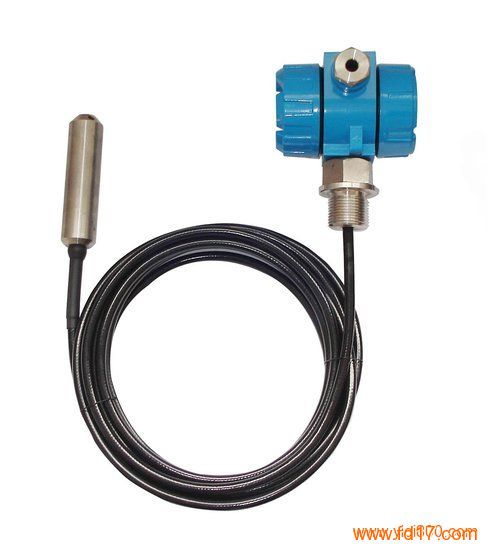

RKYW-A500D铠装软管式液位变送器
一．产品简介：
铠装插入式液位变送器分两大类：
RKYW-A500C铠装杆式液位变送器----压力传感器与接线盒之间的线缆采用不锈钢管封装防护，它具有较强的硬度，可以直接插入到被测液体底部，适用于量程在4mH2O内的敞口容器或需要插入安装的液位测量。
RKYW-A500D铠装软管式液位变送器----压力传感器与接线盒之间的线缆采用不锈钢柔性软管封装防护，使其既具有一定的强度，又具有一定的柔软性，适于便携安装，此类液位变送器的测量范围在0～20mH2O。
北京锐控自动化科技有限公司是一个集科研、生产、销售于一体的高科技企业，坐落于丰台科技园区，成立于2015年3月，注册资本伍佰万元人民币，公司以PLC、DCS、DDC控制器及其配套编程软件等为控制中心， 上位机以组态王、iFiX、Inouch、wincc或计算机软件java、.NET、MOTODEV Studio为开发工具为您设计最佳的人机对话窗口，硬件方面主要生产温湿度，红外测温，噪音计等工业传感器及各种仪表，广泛应用于石油石化、冶金、
航空航天、汽车工业、玻璃工业、污水处理、工程建设、成套设备集成等领域的自动化过程控制系统。公司与北京理工大学，哈尔滨理工大学等知名院校建立了长期合作机制。
二．产品特点:
全密封结构，与介质接触部分全为不锈钢，可用于测量与不锈钢材料相兼容的各种液态介质。具有反向极性和限流保护；激光调阻温度补偿，零点、量程可现场调节；过载及抗干扰能力强，性能稳定。
三．产品外形图及结构示意图
产品型号 产品外形图 外形结构示意图
RKYW-A500C
RKYW-A500D
四．技术参数:
测量范围 0～4 mH2O（JCJ800K） 0～20mH2O（JCJ800R）
允许过载： 2倍满量程压力
工作温度： -20～80℃
温度补偿： -10～70℃
存储温度： -40～80℃
准确度（包含非线性、重复性、迟滞）： 0.2%FS(典型) 0.5%FS(最大)
稳定性误差： 0.2%FS(典型)， 0.5%FS(最大)
温漂系数： 0.01%FS(典型，量程不小于5mH2O)
0.03%FS(典型，量程小于5mH2O)
供电电源： 15～36 VDC(标定电压24VDC)
输出信号： (4～20)mA(二/三线制)、(0～10/20）mA
(0～5)V、(1～5)V、)0～10)V
负载(Ω)： 电流输出型<(U-15V)/0.02A 电流输出型>5K
外壳材料： 合金铝
膜 片 316L不锈钢
线缆封装 不锈钢管、不锈钢软管
HSLYW安装方式：
1、法兰固定，一般为DN25标准法兰或用户指
公称直径：DN=25 外径：D=100mm 螺检孔中心圆直径：D1=75mm
法兰厚度：14mm 螺栓孔直径：12mm (4个定位孔) 连接凸出部分直径： D2=60mm
2、螺纹固定，不锈钢外螺纹M30×1.5mm
防护等级：IP68(压力传感器部分)，IP65（接线盒变送器部分）
五．产品选型表：
RKYW-A500C口 P口口V口 铠装直杆式液位变送器
RKYW-A500C （量程0～4m可选）
S口 输出信号
1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
P口 准确度
1、0.1% 2、0.2% 5、0.5%
口 探头类型
1、默认为标准型（非防腐型 ） 2、防腐型
V口 显示方式
1、无显示（默认） 2、0～100%线性指示 3、LCD数字量程显示（液晶）
4、LCD数字0～100%显示（液晶） 5、LED数码管0～100%显示
HSLYWS口 P口口V口 铠装软管液位变送器
HSLYW （量程0～20m可选）
S口 输出信号
1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA 4、其它注明
P口 准确度
1、0.1% 2、0.2% 5、0.5%
口 探头类型
1、默认为标准型（非防腐型 ） 2、防腐型
V口 显示方式
1、无显示（默认）
2、0～100%线性指示
3、LCD数字量程显示（液晶）
4、LCD数字0～100%显示（液晶）
5、LED数码管0～100%显示
选型说明：
1、注明测量范围（液位高度），对于一些特殊介质，注明介质的密度。
2、选型时，应注意被测介质与产品接触的材料相兼容，对于特殊介质，可订制。
3、产品安装于多雷雨地区时，订货时应注明“防雷”，建议用户在现场安装防雷击保护装
置，并确信品及电源接地。
