产品型号： | RKYW-A500A |
| 产品品牌： | 北京锐控自动化科技有限公司 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 丰台区 | |
| 发布日期： | 2015-12-31 | |
 |
||
详细说明

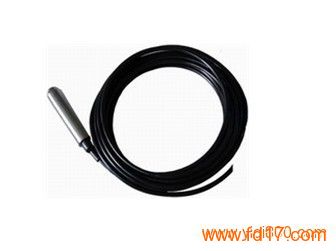

RKYW-A500A投入式液位变送器
一．RKYW-A500A投入式液位变送器产品介绍
北京锐控自动化科技有限公司是一个集科研、生产、销售于一体的高科技企业，坐落于丰台科技园区，成立于2015年3月，注册资本伍佰万元人民币，公司以PLC、DCS、DDC控制器及其配套编程软件等为控制中心， 上位机以组态王、iFiX、Inouch、wincc或计算机软件java、.NET、MOTODEV Studio为开发工具为您设计最佳的人机对话窗口，硬件方面主要生产温湿度，红外测温，噪音计等工业传感器及各种仪表，广泛应用于石油石化、冶金、
航空航天、汽车工业、玻璃工业、污水处理、工程建设、成套设备集成等领域的自动化过程控制系统。公司与北京理工大学，哈尔滨理工大学等知名院校建立了长期合作机制。
RKYW-A500A投入式液位变送器采用高性能的扩散硅压阻式压力传感器作为测量元件，经过高可靠性的放大处理电路及精密温度补偿，将被测介质的表压或绝压转换为标准的电压或电流信号。本产品体积小巧，使用安装方便，直接投入水中即可测量出变送器末端到液面的液位高度。
二．RKYW-A500A投入式液位变送器产品特点
采用先进电路处理技术，性能稳定、高灵敏度；多种量程，最大可测200m(水柱压力)；采用316L不锈钢隔离膜片，适用于多种测量介质；配置灵活，根据需要可选择不同配置。
应用：工业现场液位测量与控制、 城市供水及污水处理 石油、化工、电厂、水文监测、水库、大坝、水电建设等领域的液位的测量与控制。
具有反向极性和限流保护；激光调阻温度补偿，零点、量程可现场调节；范围宽抗腐蚀，适于多种介质；过载及抗干扰能力强，性能稳定。
三．RKYW-A500A投入式液位变送器产品外形图及结构示意图
产品型号 产品外形图 外形结构示意图
RKYW-A500A
RKYW-A500B
四．RKYW-A500A投入式液位变送器技术参数：
测量形式及范围 0～1～200mH2O
允许过载： 2～5倍满量程压力
工作温度： -20～80℃
温度补偿： -10～70℃
存储温度： -40～80℃
准确度（包含非线性、重复性、迟滞）： 0.2%FS(典型) 0.5%FS(最大)
稳定性误差： 0.2%FS(典型)， 0.5%FS(最大)
温漂系数： 0.01%FS(典型，量程不小于5mH2O)
0.03%FS(典型，量程小于5mH2O)
输出信号： (4～20)mA(二/三线制)、(0～10/20）mA
(0～5)V、(1～5)V、)0～10)V
供电电源： 15～36 VDC(标定电压24VDC)
负载(Ω)： 电流输出型<(U-15V)/0.02A 电流输出型>5K
外壳材料： 合金铝
O 型 圈 氟橡胶
膜 片 316L不锈钢
电 缆 专用防水透气电缆
防护等级 IP68(压力传感器部分)，IP65（接线盒变送器部分）
五．RKYW-A500A投入式液位变送器产品安装位置与安装方式
1
静态下液位测量
在敞口的容器中测量静态液位时，把液位变送器直接投入到容器底部，在容器开口
处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。
2
动态下液位测量
在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。
3 在敞口的容器中测量静态液位时，把液位变送器直接投入到容器底部，在容器开口
处用尼龙带或三脚可调安装架等将电缆线（接线盒）固定即可。
4 在流动的液体中测量液位时，因介质波动较大，可以在液体中插入一根Φ45mm的钢管，同时在水流方向的反面不同高度的管壁上打若干小孔，使液体流入管内。另一种方法是在液体底部加装阻尼装置，以过滤泥沙和消除动态压力和波浪对测量的影响。
六．产品选型表
RKYW-A500口S口 P口口V口 投入式液位变送器
RKYW-A500 投入式液位变送器
口 结构形式
1、一体式不带接线盒 2、分体式带接线盒
S口 输出信号
1、(0～5)VDC 2、二线制(4～20)mA(默认) 3、(0～10)mA
4、其它注明
P口 准确度
1、0.1% 2、0.2% 5、0.5%
口 探头类型
1、默认为标准型（非防腐型 ） 2、防腐型
V口 显示方式（仅限于分体式带接线盒类型）
1、无显示（默认）
2、0～100%线性指示
3、LCD数字量程显示（液晶）
4、LCD数字0～100%显示（液晶）
5、LED数码管0～100%显示
选型说明:
注明测量范围（液位高度），对于一些特殊介质，注明介质的密度。
选型时，应注意被测介质与产品接触的材料相兼容，对于特殊介质，可订制。
产品安装于多雷雨地区时，订货时应注明“防雷”，建议用户在现场安装防雷击保护装置，并确信品及电源接地。
关于导气电缆长度的选取：一般比实际液位高度长1～2米。
