产品型号： | RH-3H31 |
| 产品品牌： | REHE人和 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2021-07-03 | |
 |
||
详细说明

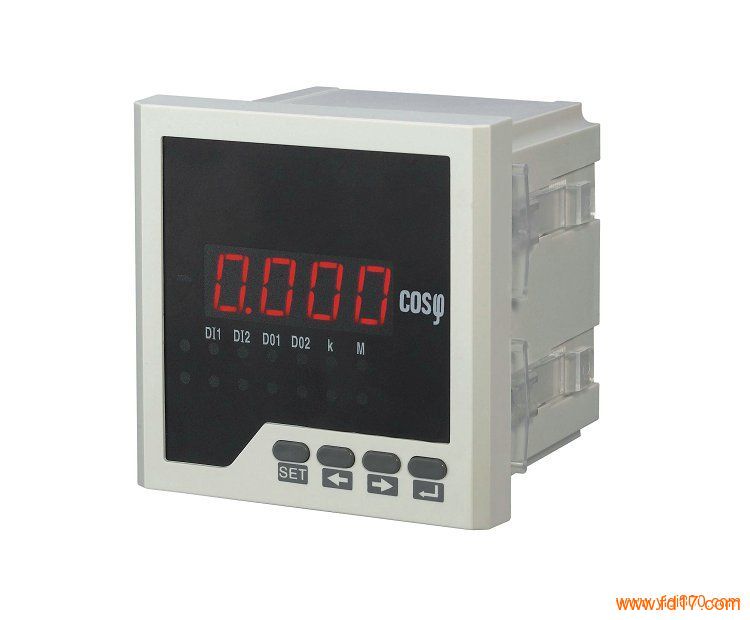

RH-3H31三相智能功率因数表96*96尺寸
人和电气
性能特点
高精度测量三相电网的功率因数
提供数码管显示，本地数据查询
电流、电压变比可编程设置
支持RS-485通讯，Modbus-RTU协议
支持开关量输入、开关量输出、模拟量变送输出
辅助电源：AC/DC 80V~270V、AC220V、AC380V、AC100V、DC48V、DC24V
多种外形选择，满足不同柜体电气回路要求
技术指标
测量精度
功率因数：0.5级
信号输入
接线方式：单相、三相三线
额定电压：AC5.7V、AC100V、AC220V、AC380V
额定电流：AC1A、AC5A
过 负 载：电压：1.2路倍（持续），2倍/1秒（瞬时）
电流：1.2路倍（持续），10倍/5秒（瞬时）
功 耗：电压：<1VA/相，电流：<0.4VA/相
阻 抗：电压>300kΩ，电流：<20mΩ
频 率：45~65Hz
辅助电源
工作范围：AC/DC 80V~270V、AC220V、AC380V、AC100V、AC48V、DC24V
功 耗：<4VA
功能模块
通讯接口：1路RS-485通讯，Modbus-RTU协议
波特率：1200~9600bps，默认2400bps
开关量输入：支持4路干结点输入
开关量输出：支持3路继电器输出，容量：AC250V/5A，DC60V/5A
变送输出：支持1路模拟量输出：0/4~20mA或0~5/10V
环境
工作温度：-10℃~+55℃
存储温度：-25℃~+70℃
相对湿度：≤90%，无腐蚀性气体场所
海 拔：≤2500m
安全
绝缘电阻：>100MΩ
交流耐压：AC2KV
电磁兼容性能
静电放电：4级
电快速瞬变脉冲群：4级
浪涌（冲击）：4级
外形尺寸
面框尺寸（mm）：120×120；80×80；96×48；96×96；80×80；48×48；120×60；160×80
开了尺寸（mm）：111×111；76×76；92×45；92×92；68×68；45×45；114×56；152×76
智能型可增功能：
备注：AC/DC电源（开关电源）另加35.7元
RS485通讯：加75元
开关量输入：每加一路另加50元
开关量输出：每加一路另加50元
带“*”号为本公司非常规产品
