产品型号： | RH-3AV31 |
| 产品品牌： | REHE人和 | |
| 产品价格： | 1元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2013-04-23 | |
 |
||
详细说明

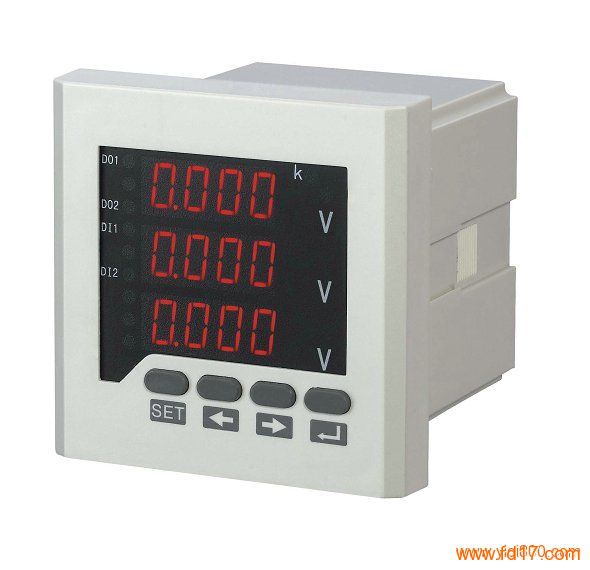

RH-3AV31三相智能交流电压表96*96尺寸91*91开孔尺寸
人和电气
性能特点：
1.高精度测量三相交流电压
2.提供数码管显示，本地数据查询
3.电压变比可编程设置
4.支持RS-485通讯，Modbus-RTU协议
5.支持开关量输入.开关量输出，模拟量变送输出
6.辅助电源:AC\DC 80V-270V,AC220V,AC380V,AC100V
7.多种外形选择，满足不同柜体电气回路的要求
技术参数：
1. 测量精度：电流 0.5级
2. 信号输入：接线方式 三相四线 三相三线
额定电压：AC57.7V,AC100V,AC220V,AC380V
过负载： 1.2倍（持续），2倍/1秒（瞬时）
功耗： <1VA/相
阻抗： >300千欧
频率： 45~65Hz
3. 辅助电源：工作范围 AC/DC 80V~270V,AC220V,AC380V,AC100V
功耗： <4VA
4. 功能模块：通讯接口，1路RS-485通讯，Modbus-RTU协议
波特率： 1200-9600bps，默认2400bps
开关量输入：支持4路干接点输入
开关量输出：支持3路继电器输出，容量：AC250/5A,DC30V/5A
变送输出：支持3路模拟量输出：0/4-20mA或0-5/10V
5. 环境： 工作温度 -10℃~+55℃
存储温度 -25℃~+70℃
相对湿度 ≤93%，无腐蚀性气体场所
海拔 ≤2500m
6. 安全： 绝缘电阻 >100兆欧
交流耐压 AC2KV
7. 电磁兼容性能： 静电放电 4级
电快速瞬变脉冲群 4级
规格选型：
三相交流电压表（9999显示 可编程）
型号 显示方式 面框尺寸（mm） 开孔尺寸(mm) 备注
RH-3AV11 单排LED数码 160X80 152X76 *
RH-3AV23 三排LED数码 120X120 111X111
RH-3AV33 三排LED数码 96X96 92X92
RH-3AV41 单排LED数码 120X60 114X56 *
RH-3AV51 单排LED数码 96X48 92X45 *
RH-3AV63 三排LED数码 72X72 68X68
RH-3AV73 三排LED数码 80X80 76X76
RH-3AV83 三排LED数码 48X48 45X45
RH-3AV1Y LCD液晶 160X80 152X76 *
RH-3AV2Y LCD液晶 120X120 111X111
RH-3AV3Y LCD液晶 96X96 92X92
RH-3AV4Y LCD液晶 120X60 114X56 *
RH-3AV5Y LCD液晶 96X48 92X45 *
RH-3AV6Y LCD液晶 72X72 68X68
RH-3AV7Y LCD液晶 80X80 76X76
备注：AC/DC电源（开关电源）另加37.5元
RS485通讯：加30元
模拟变送输出：每加一路另加100元
开关量输入：每加一路另加50元
开关量输出：每加一路另加50元
带“*”号为本公司非常规产品
