产品型号： | HW-LG |
| 产品品牌： | 江苏润达自控技术有限公司 | |
| 产品价格： | 1800元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-09-18 | |
 |
||
详细说明

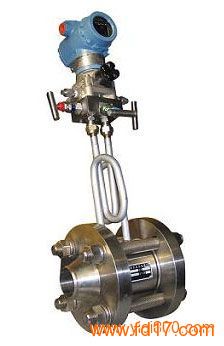

HW-LG一体化孔板流量计是将标准孔板与多参数差压变送器（或差压变送器、温度变送器及压力变送器）配套组成的高量程比差压流量装置，可测量气体、蒸汽、液体及天然气的流量，广泛应用于石油、化工、冶金、电力、供热、供水等领域的过程控制和测量。
适用范围
1.公称直径： 15 mm ≤DN≤1200mm
2.公称压力：PN≤10MPa
3.工作温度：－50℃≤t≤550℃
4.量程比：1:10， 1:15
5.精度：0.5级，1级
产品选型
型号 说 明
HWLG 节流装置（孔板流量计）
代号 按其结构特征的两大基本分类
K 孔板
P 喷嘴等
代号 公称压力(公斤）
2.5 2.5
10 10
16 16
25 25
64 64
100 100
200 200
代号 口径(mm)
15～1200 15～1200mm
代号 按其结构形式细分
H 标准孔板(环室)
Y 标准孔板(法兰)
K 标准孔板(钻孔)
I ISA 1932喷嘴
L 长径喷嘴
W 文丘利喷嘴
G 经典文丘利管
S 双重孔板
Q 圆缺孔板
Z 锥形入口孔板
R 1/4圆孔板
P 偏心孔板
N 整体(内藏)孔板
X 楔形孔板
T 不在上述之列的特殊节流装置
代号 介质
1 液体
2 气体
3 蒸汽
4 高温液体
代号 补偿形式
N 不带压力、温度补偿
P 带压力补偿输出
T 带温度补偿输出
Q 带压力、温度补偿输出
代号 变送器差压量程范围
0 微差压量程
1 低差压量程
2 中差压量程
3 高差压量程
代号 是否带现场显示
W 节流装置传感器
X 智能节流装置（流量计）
代号 供电方式
0 外接+24VDC供电
1 3.6V电池供电
