产品型号： | HW LUGB型 |
| 产品品牌： | 江苏润达自控技术有限公司 | |
| 产品价格： | 3800元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-02-21 | |
 |
||
详细说明
前言：插入式涡街流量计一般适用于大于DN200的管道。选用时应该提供如下参数：1、测量介质 2、管道直径 3、工作温度 4、工作压力 5、流量范围等参数。基本上以上参数全，报价就更准确。
概述

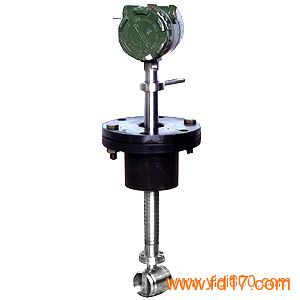

HW LUGB型插入式涡街流量计主要用于各种行业工业管道中大口径气体、液体、蒸汽介质流体的流量测量, 插入式涡街流量计特点是压力损失小,量程范围大,精度高,在测量工况体积流量时几乎不受流体密度、压力、温度、粘度等参数的影响。无可动机械零件，因此可靠性高,维护量小。仪表参数能长期稳定。插入式涡街流量计采用压电应力式传感器,可靠性高,可在-20℃～+250℃的工作温度范围内工作。有模拟标准信号,也有数字脉冲信号输出,容易与计算机等数字系统配套使用,是一种比较先进、理想的流量仪表。。
HW LUGB型插入式涡街流量计防爆型，符合GB3836-83《爆炸性环境用防爆电气设备》的有关规定，防爆标志为ExdIIBT6。
工作原理：
按国际标准化组织IS07145(在环形截面封闭管道中的流体流量测定—在截面一点的速度测量法)，采用埋入压电晶体的涡街测速探头，插入大口径工业管道内，将卡门旋涡频率转换为与流量成正比的电流或电压脉冲信号或4～20mADC电流信号。
仪表特点：
1、 可测量蒸汽,气体,液体的体积流量和质量流量；
2、无机械运动部件,测量精度高,结构紧凑维护方便；
3、压力损失小,量程范围宽；范围度达1:25；
4、采用消扰电路和抗振传感头；
5、采用消扰电路和抗振传感头，使仪表具有一定抗环境振动性能；
6、可测介质温度达+250℃。
7、可实现不断流拆装传感器，可实现放大器与传感器分离（分离距离15m）；
技术参数：
表1
公称通经（mm） 250～1500
仪表材质
1Cr18Ni 9Ti
公称压力（Mpa）
PN1.6Mpa；PN2.5Mpa
被测介质温度（℃）
－40～+250℃
环境条件
温度－10～+55℃，相对湿度5％～90％，大气压力86～106Kpa
精度等级
示值的±2.5%
量程比
1:10；1:15
阻力损失系数
Cd‹2.6
输出信号
传感器：脉冲频率信号0.1 ~ 3000Hz 低电平≤1V 高电平≥6V
变送器：两线制4 ~ 20mADC电流信号
供电电源
传感器：、+24VDC
变送器：+24VDC
现场显示型：仪表自带3.2V锂电池
信号传输线
KVVP3×0.3（三线制），2×0.3（二线制）
传输距离
≤500m
信号线接口
内螺纹M20×1.5
防爆等级
ExdIIBT6
防护等级
IP65
允许振动加速度
1.0g
型号及功能选择
HW LUGB型插入式涡街
代号
口径
020
200mm
025
250mm
030
300mm
035
3500mm
040
400mm
045
450mm
050
500mm
--------
--------
200
2000mm
代号
功能1
N
无温压补偿
Y
有温压补偿
代号
输出型号
F1
4-20mA输出（二线制）
F2
4-20mA输出（三线制）
F3
RS485通讯接口
代号
被测介质
J1
液体
J2
气体
J3
蒸汽
代号
功能2
E
2.5级
T1
常温
T2
高温
T3
蒸汽
P1
1.6MPa
P2
2.5MPa
P3
4.0MPa
D1
内部3.6V供电
D2
DC24V供电
B1
不锈钢
B2
碳钢
