产品型号： | HWDBL系列 |
| 产品品牌： | 江苏润达自控技术有限公司 | |
| 产品价格： | 3500元/台 | |
| 所 在 地： | 江苏 淮安市 | |
| 发布日期： | 2014-02-21 | |
 |
||
详细说明
HWDBL系列靶式流量计于六十年代开始应用于工业流量测量，主要用于解决高粘度、低雷诺数流体的流量测量，先后经历了气动表和电动表两大发展阶段，靶式流量计是在原有应变片式测量原理的基础上,采用了最新型电容力传感器作为测量和敏感传递元件，同时利用了现代数字智能处理技术而研制的一种新式流量计量仪表。
采用电容式力传感器的是该新型产品真正实现高精度、高稳定性的关键核心，彻底改变了有应变片式靶式流量计温漂大,抗过载(冲击)能力差,存在静态密封点等种种缺陷,不但发挥了靶式流量计原有的技术优势，同时又具有与容积式流量计相媲美的测量准确度，加之其特有的抗干扰、抗杂质性能，除能替代常规流量所能测量的流量计量问题，尤其在小流量、高粘度、易凝易堵、高温、低温、强腐蚀、强震动等流量计量困难的工况中具有很好的适应性。目前已广泛应用于冶金、石油、化工、能源、食品、环保等各个领域的流量测量。
一、原理及特性
1、结构

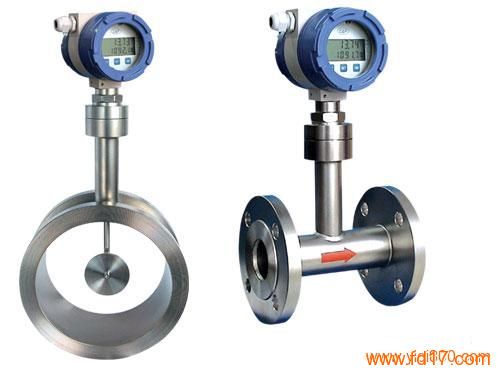

HWDBL系列靶式流量计主要由测量管（外壳）、新型电容力传感器（含阻流元件）、积算显示和输出部分组成。根据不同的介质和工况，必须选用相适应的电容力传感器，因此，用户提供准确的计量对象及参数，生产厂家选用合适的电容力传感器是产品能否计量准确的关键。其结构如图:
1：可就地采用干式标定方法，即采用砝码挂重法。单键操作可完成标定；
2：具有多种安装方式供选择，如选择在线插入式，安装费用低；
3：具有一体化温度、压力补偿，直接输出质量或标方；
4：具有可选小信号切除、非线性修正、滤波时间可选择；
5：能准确测量各种常温、高温500 度、低温-200 度工况下的气体、液体流量；
6：计量准确，精度可达到0.2%；
7：重复性好，一般为0.05%～0.08%，测量快速；
8：压力损失小，仅为标准孔板的1/2△P 左右；
9：抗干扰，抗杂质能力特强；
10：可根据实际需要更换阻流件（靶片）而改变量程；
11：低功耗电池现场显示，能在线直读示值，显示屏可同时读取瞬时和累积流量及百分比棒图；
12：安装简单方便，极易维护；
13：多种输出形式，能远传各种参数；
14：抗震动性强，一定范围内可测脉动流。
二、技术参数及内容
1、主要技术参数表
、典型应用
气体类：煤气、空气、氢气、天然气、氮气、液化石油气、过氧化氢、烟道气、甲烷、丁烷、氯气等。
液体类：重油、石蜡、沥青、硫酸、食用油、渣油、丙酮、柴油、矿井水、洗涤剂、酱油、汽油、硅油、
糖浆、溶剂、香水、海水、航空煤油、皂酮水、葡萄糖、菜油酸、盐水、浆糊、墨水、冷却剂、
乙二醇、矿物油、液态糖、盐酸、汽车涂料、树脂、牛油、菜油、液氧、洗发液、牙膏、凝胶、
燃油、牛奶、漂白剂、调节剂、苏打、添加剂、清洗剂、碱性、氨、船用油、化学试剂、煤油、
甘油、染料、水、硝酸、高沸点有机溶液、猪油、酒精、油、乙烯、聚丙烯、甲笨等。
蒸汽类：过热蒸汽、饱和蒸汽。
三、选型表及型号说明
1、选型表
型号
口径
智能靶式流量计
HW DBL
10~5000
代号
仪表类型
A*
锥管螺纹式
A
管道法兰式
B
夹装式
C
插入式
D
在线可拆装式
E
其它
代号
介质类型
Y
液体
Q
气体
Z
蒸汽
代号
介质温度
D
低温(-30℃～-200℃)
C
常温(-20℃～+80℃)
Z
中温(+80℃～+200℃)
G
高温(+200℃～+500℃)
公称压力
A：0.6MPa B：1.0MPa C：1.6MPaD：2.5MPa E：4.0MPa F：5.0MPaG：10.0MPa H：15.0MPa I：20.0MPaJ：25.0MPa K：42.0MPa L：2.0MPaM：6.3MPa N：11.0MPa O：16.0MPaP：26.0MPa
补偿形式
P：压力补偿
T：温度补偿
输出形式
N
无输出（内置锂电池表头显示）
S
脉冲输出
R
通讯输出
I
4～20mA电流输出（二线制）
K
报警开关量输出
G
GPRS无线远传
防爆结构
X
本安型
Y
隔爆型
壳体材料
T
碳钢
N
不锈钢
Q
特殊材料
传感器材质
1
哈氏合金
2
钛
3
304不锈钢
4
特殊材料
