产品型号： | USB-302 |
| 产品品牌： | rational | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2020-11-07 | |
 |
||
详细说明
产品用途

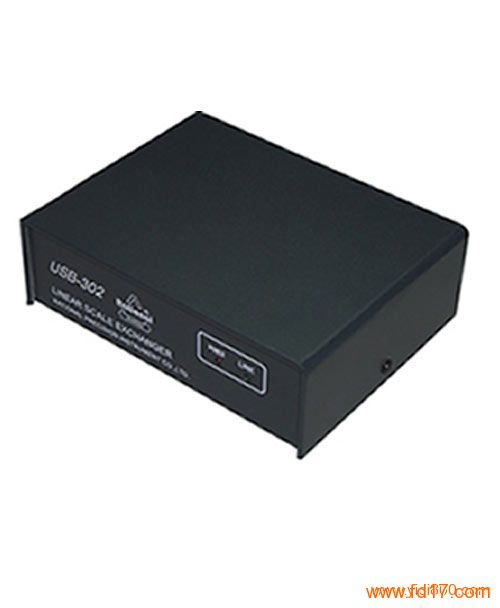

USB-302光栅尺转接器是一种新型光栅尺数据读取与传输设备。可接三根光栅尺和一个脚踏开光。脚踏开光踩下或者光栅尺RI点发现时，会锁定该时刻的三轴数据，脚踏开光触发之后会上传本次采点是否有效，可以防止误操作。USB-302设备与电脑只有一根USB线连接，传统的设计是采用PCI卡设计，安装与维修很方便。二次开发人员能够在PC机上通过USB接口函数读取光栅尺的数据，并利用接口函数开发自己的Windows 测量软件。
产品特点
● 定义为HID设备，无需安装驱动，即插即用
● 由外部电源供电，运行稳定
● 独立三轴光栅尺接口，24位可逆计数器
● 一组外部触发，可设置对任意一轴或三轴同时锁存计数值
● 外部信号触发锁存延时小于20us
● 计数方向的正负可控制
● 搜索RI点时、RI信号、A相信号、B相信号极性可选择
● 一路独立外部触发，可对任一轴锁存计数值
● 每秒不小于30帧传输速率
● 数位滤波，提高抗干扰能力
● 每秒不小于30帧传输速率
应用范围
手动影像测量仪
运动控制
三坐标量床
X-Y工作平台监视器
其它光栅尺、旋转编码器的应用场合
技术规格参数
输入电压 DC 5V
功 率 小于2W
输入信号 正交TTL方波或差分RS422 频率< 2 MHz 电源 > 1mA
解 析 度 0.1 、0.2、0.5、1、5、10
重 量(kg) 1kg
外形尺寸(mm) 200*1004*40(mm)
