产品型号： | MTM-1510M |
| 产品品牌： | carmar | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 东莞市 | |
| 发布日期： | 2020-10-17 | |
 |
||
详细说明

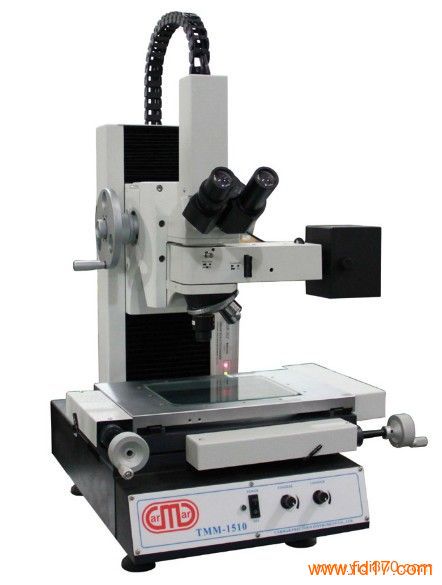

测量型金相显微镜
产品用途
测量型金相显微镜是一种兼顾影像与目视的高精度、高效率测量仪器。该产品具有电视成像与目视光学两套瞄准系统，可人工观察金属表面的金相组织结构，是集光、机、电、算、影像于一体的显微镜。该产品以二维测量为主，也可作三维辅助测量，广泛应用于电子组件、精密模具、塑料、PCB加工方面等工业领域。
产品特点
● X、Y、Z轴0.5μm分辨率；
● 高精度非接触式光测高度量测模块；
● Z轴粗调/微调旋钮；
● 同轴表面光/底光测量；
● 内建偏光量测光学模块；
● 可量测透明材质纳米级高度差
技术参数
规格型号 MTM-1510M MTM-2010M
工作行程X、Y、Z轴 150*100*120（mm） 200*100*120（mm）
光学尺分辨率 0.5μm
示值误差 X、Y坐标≤（3+L/75）μm （L为测量长度，单位mm）
影像系统 彩色1/2"CCD摄像机；640*480像素；结合测量软件
显微镜系统 目镜：10倍
滤光片：红，蓝，绿，白
测量模式：反射，透射，偏光
5孔物镜转换器
照明系统 透射照明光源：白光LED，亮度可调
同轴照明光源：卤素灯，亮度可调
物镜
倍率 5X 10X 20X 30X
工作距离（mm） 20.0 18.3 8.8 2.0
高度量测模块（选配件） 光干涉高度量测模块（M10-CA），高度量测分辨力0.5μm（选配）
倍率：10X，工作距离5mm，光学分辨力2μm
其它参数
外形尺寸（mm） 590*560*850
仪器重量（kg） 100 110
电源功耗 110V—220V 50/60Hz <60W
