产品型号： | LUGB |
| 产品品牌： | 奥博 | |
| 产品价格： | 1000元/台 | |
| 所 在 地： | 山东 青岛市 | |
| 发布日期： | 2015-09-01 | |
 |
||
详细说明

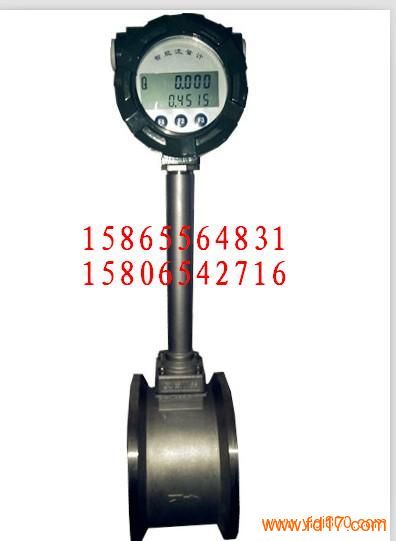

蒸汽测量表 LUGB宽量程涡街流量计
2、主要技术特性
2.1精度等级：1.0；1.5；2.5
2.2重复性误差%：≤1/3准确度等级值
2.3压力损失系数： Cd ≤2.4
2.4测量范围度：8:1～40:1
2.5公称压力（MPa）：1.0；1.6；2.5；（2.5以上订货时注明）
2.6测量介质温度（℃）：-25～200；280；350；450
2.7供电电源：12～24V DC;3.6V DC
2.8输出信号：
2.8.1电压脉冲：低电平≤0.5V，高电平≥5V
2.8.2标准信号：电压信号：0～5V，1～5V
电流信号：0～10mA，4～20mA
2.9使用环境条件：
2.9.1温度：—40～55℃
2.9.2相对湿度：5～90%
2.9.3大气压力：86～106kPa
蒸汽测量表 2.10流量测量范围（见表一）
公称
通径
液体（m3/h）
气体（m3/h）
标准范围
可测范围
标准范围
可测范围
20
1～8
0.4～10
5～60
25
1.5～12
0.6～16
10～120
32
2～20
1～25
16.6～200
10～200
40
2.5～30
1～40
25～300
16～300
50
3.3～50
1.5～60
41.6～500
24～500
65
5.3～80
2.5～100
66～800
40～800
80
8～120
4～160
100～1200
64～1200
100
13～200
6.25～250
166～2000
83～2000
125
20～300
10～400
250～3000
133～3000
150
26～400
15～600
333～4000
200～4500
200
53～800
25～1000
666～8000
333～8000
250
80～1200
40～1600
1000～12000
533～12000
300
106～1600
50～2000
1330～16000
666～18000
注：表中所列流量范围：液体指常温水；气体指标准状况（20℃、101325Pa）下的空气。
规格型号：
3.1规格及标记
3.1.1传感器公称通径标记（见表二）
公称通径
15
20
25
32
40
50
65
80
100
标记号
015
020
02
03
04
05
06
08
10
公称通径
125
150
200
250
300
350
400
450
500
标记号
12
15
20
25
30
35
40
45
50
3.1.2被测介质标记（见表三）
被测介质
气 体
液 体
蒸 汽
T≤350℃
T＞350℃
标 记 号
1
2
3
4
3.1.3连接方式标记（见表四）
连接方式
法兰连接式
法兰卡装式
插入式
标记号
1
2
3
3.1.4其它标记
A：普通型（无标记） B：防爆型（标记B）
C：标准信号输出（标记M） D：现场显示（标记X）
3.2.1型号组成及意义
例如LUGB-2205-B-X，表示法兰卡装式连接，测量液体，防爆型，现场显示，口径DN50
3.2.2本传感器的型号表示法完全符合中华人民共和国专业标准《JB/T9249-1999涡街流量传感器》之规定。
