产品型号： | LUGB |
| 产品品牌： | 奥博 | |
| 产品价格： | 面议 | |
| 所 在 地： | 山东 青岛市 | |
| 发布日期： | 2010-04-10 | |
 |
||
详细说明
一、功能特点
● 性价比高，可广泛的适用于各种大口径管道气体、液体、蒸汽的流量计量。
● 结构简单可靠，可实现不断流拆装。
● 压力损失小
● 量程比范围宽，范围度达10-15。
二、技术参数
● 测量介质
各种液体、气体及饱和蒸汽
● 公称口径
DN200?DN2000
● 介质温度
－40℃?+250℃
● 压力等级
PN1.0MPa（首选）；大于PN1.0MPa协商供货
● 法兰标准
DN100（执行GB/T9119.8?9标准）
● 精度等级
2.5级（首选）
精度高于2.5级需协议供货
● 涡街可测流量范围
液体：0.5 m/s ? 6 m/s
气体蒸汽：5m/s ? 60 m/s
● 放大器选择
普通脉冲输出型(12?24VDC)
普通两线制4?20MA输出型(24VDC)
现场显示脉冲输出型(24VDC与3.6VDC)
现场显示两线制4?20MA输出(24VDC与3.6VDC)
现场显示数字智能型(24VDC)
● 防爆等级
本安防爆型ExiaⅡCT4
隔爆型ExdⅡCT6
● 防护等级
IP54、IP65
● 表体材质
1Cr18Ni9Ti(其它材质协议供货)

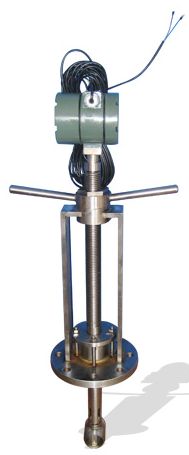

插入式涡街流量传感器
表体安装形式
1 LUCB型插入式涡街表体断流拆装式
2 LUCB型插入式涡街表体不断流拆装式
B-可测介质
1 气体、液体、蒸汽通用（只限数字滤波智能示型涡街）
2 测量液体
3 测量气体
4 测量饱和蒸汽、过热蒸汽
O-涡街口径
D-输出信号
0 电压脉冲（低电平≤1V, 高电平≥6V，脉宽≥10uS）
1 两线制4-20mA输出( 温压补偿型为三线制)
2 无信号输出现场显示
E-可测最高介质温度
0 -40℃…+150℃
1 -40℃…+280℃（LUCB型插入式涡街250℃）
2 -40℃…+350℃（LUCB型插入式涡街不可选）
3 -40℃…+420℃（只限传感头不断流拆卸型）
F-防爆等级
0 无防爆认证，防护等级为IP54、IP65
1 本安防爆型，防爆等级为ExiaⅡCT4
2 隔爆防爆型，防爆等级为ExdⅡCT6
G-涡街放大器显示形式
0 无现场显示型
1 现场显示型（液晶显示，可显示瞬时流量、累积流量，补偿型还能显示温度、压力、标况流量等）
H-仪表精度等级
0 1.0级（LUGB型首选，LUCB型需协议供货）
1 0.5级（只限LUGB型涡街）
2 0.2级（只限LUGB型涡街，需协议供货）
3 2.5级（LUCB型插入型涡街首选型）
4 1.5级（LUCB型插入式涡街需协议供货）
5 低流速型涡街（表体内直接缩径，精度≥1.5级）
I-放大器安装形式
0 表体与放大器不分离型
1 表体与放大器分离型（分离距离≤10米。温度及温压补偿型表体不可选）
2 潜水型涡街
J-涡街放大器工作电源
0 12VDC供电
1 24VDC供电
2 3.6V(或3V)锂电池供电（只限带液晶显示无信号输出型涡街）
3 3.6V(或3V)锂电池、24VDC电源同时供电（只限带液晶显示有信号输出型涡街）
注：3V锂电池只适用于温压补偿一体化型涡街
R-LUCB型插入式涡街表体法兰压力等级
0 PN1.6MPa
1 PN2.5MPa（压力等级>2.5 MPa需协议供货）
M-通讯方式
0 无通讯
1 R485通讯（只限智能式放大器）
2 R232通讯（只限智能式放大器）
N-HART协议
0 无HART协议
1 带HART协议（需协议供货）
Q-滤波方式
0 普通方式
1 智能数字滤波方式（需协议供货）
