产品型号： | Q11F-1000WOG |
| 产品品牌： | 祺诚阀门 | |
| 产品价格： | 55元/台 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2016-02-23 | |
 |
||
详细说明
【1000WOG一片式不锈钢球阀产品用途】
Q11F 型内螺纹1000WOG一片式不锈钢球阀适用于PN1.0～4.0MPa，工作温度-29～180℃(密封圈为增强聚四氟乙烯)或-29～300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸等多种介质。
1000WOG一片式不锈钢球阀主要零件材料
适用介质 型号 阀体 球体、阀杆 手柄 密封圈 垫片、填料
水、蒸汽、油 Q11F-16C、Q11F-25C
Q11F-40C、Q11F-64C A105、45 1Cr18/1Cr18Ni9Ti 不
锈
钢
SS304 聚四氟乙烯PTFE增强聚四氟乙烯VUILUK PTFE对位聚苯PPL 聚四氟乙烯PTFE对位聚苯PPL
硝酸类 Q11F-16P、Q11F-25P
Q11F-40P、Q11F-64P SS304/1Cr18Ni19Ti SS304/1Cr18Ni9Ti
醋酸类 Q11F-16R、Q11F-25R
Q11F-40R、Q11F-64R SS316/Cr18Ni12Mo2Ti SS316/1Cr18Ni12Mo2Ti
1000WOG一片式不锈钢球阀主要外形和连接尺寸
公称通径 管螺纹 尺寸(mm) 重量WT(g)
d L W H E D D
6 1/4″ 8 60 110 56 11.5 30 320
10 3/8″ 18 60 110 58 11.5 31 320
15 1/2″ 10.5 60 110 58 14 32 350
20 3/4″ 13 67.5 110 62 15 38 430
25 1″ 17 73 110 68 15 45 570
32 1 1/4″ 22 90 150 75 18 53.4 1000
40 1 1/2″ 25 97.5 150 83 19 63 1550
50 2″ 32 112 150 90 19 73 2170
65 2 1/2″ 40 132 180 95 21 92 3625
80 3″ 50 156 220 100 27 109 5800
100 4″ 65 196 250 115 29 138 7200

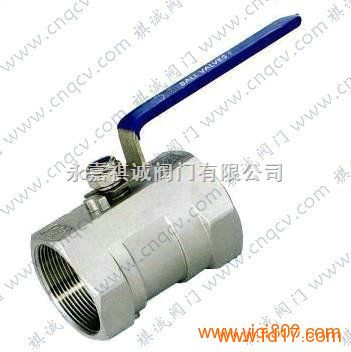

【1000WOG一片式不锈钢球阀结构图片】
订货须知:
①1000WOG一片式不锈钢球阀产品名称与型号
②1000WOG一片式不锈钢球阀公称压力
③1000WOG一片式不锈钢球阀公称通径
④1000WOG一片式不锈钢球阀连接法兰标准
⑤1000WOG一片式不锈钢球阀体材质
⑥1000WOG一片式不锈钢球阀工作介质
⑦1000WOG一片式不锈钢球阀介质温度
感谢您访问我们的网站，如有任何疑问.您可以致电给我们,我们一定会尽心尽力为您提供优质的服务。
咨询热线：0577-21816001
图纸传真：0577-21816002
商务QQ：913758138
官方网站：http://www.cnqcv.com
产品相关关键字： 一片式球阀 丝扣球阀 经济型球阀 不锈钢球阀
