产品型号： | UZQ|UQK |
| 产品品牌： | 上海仪华 | |
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 泰州市 | |
| 发布日期： | 2010-02-28 | |
 |
||
详细说明
主要技术参数
结构原理

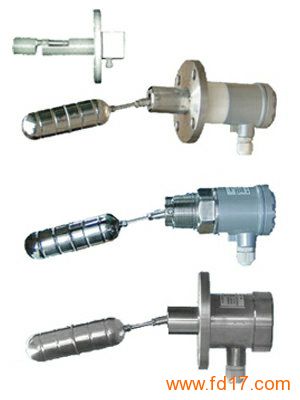

UQK型浮球位控制器由互为隔离的浮球和动触头号二部分组成见（图十一）。
当被测液位升高或降低时，浮球1随之升降，使其端部的磁钢2上、下移动，通过磁力作用，排斥安装在外壳3内相同磁极的磁钢板上、下移动，其另一端的动触点便在静触头1-1及2-3间连通或断开。使外接的控制线路发出报警信号或驱动（停止）电动泵（执行器）等工作，从而达到液位控制目的。
安装注意事项
■安装时注意螺栓孔方位，用户自配凹面法兰。
■接线应采用外径10mm五芯橡皮套软或橡皮电缆，其中一芯为内接底线。另四芯供一对常开常闭触点连杆。所有接线端子应连接可靠，出现螺帽，要妥善压紧，以防引线松脱。
■各防爆结合面不准有划痕，碰伤，不得涂油漆，但允许涂防纸油漆适量润滑油。
■操作时应严格遵守防爆电气设备使用规程，确保安全。
■被测介质液面的波动频率不能太大和不就含有导磁杂质。
■触点容量均为阻性负载，如同非阻性负载，要用中间继电器转换。
订货须知
订货时请提供系列数据：
■控制器型号和规格
■工作压力
■工作温度
■防爆要求
■需带容器上凹面法兰
