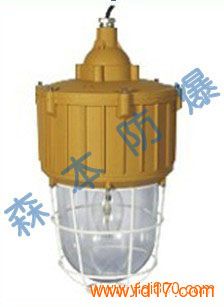

SBD3103系列防爆灯

	产品型号：
	产品品牌：
	产品价格：	面议
	所 在 地：	浙江 温州市
	发布日期：	2014-04-11

详细说明

SBD3103系列防爆灯产品特色
1. 防爆型式隔爆型或粉尘防爆型，适用于爆炸危险场所照明使用。
2. 灯具整体式结构，光源腔和电器腔连接在一起，镇流器、触发器等放置在电器腔内。灯具电气性能及安全性能可靠。
3.灯具外壳铝合金压铸成型，外表面聚脂喷涂，造型新颖、外形美观大方。
4.铸件材料采用抗拉强度高的铝合金，且含铜量低（小于0.4%），具有良好的耐腐性能。
5. 镇流器采用优质耐高温漆包线，并装有热保护器，能保证镇流器长期可靠工作。
6. 网罩采用优质不锈钢或钢材表面聚脂喷涂。
7. 灯具采用棱晶钢化玻璃罩，抗冲击性强，透光率高。
8. 本灯具适用于管吊式、吸顶式、吸壁式、立杆式多样安装方式，（见安装示意图）。
9. 光源采用较小功率HID气体放电光源（E27灯座）。
SBD3103系列防爆灯的技术参数
1.执行GB3836.1 、GB3836.2和GB3836.3 《爆炸性气体环境用电气设备》（等效于IEC60079和EN系列标准）；GB12476.1《可燃性粉尘环境用电气设备》（等效于IEC61241和EN系列标准）。
2. 防爆标志： Ex deⅡCT4；粉尘防爆标志：DIP A20 TA.T4
3. 外壳防护等级：IP66
4. 防腐等级：WF2
5. 适用光源：荧光高压汞灯；高压钠灯；金属卤化物灯。
6. 额定工作电压：220V 50Hz。
7. 引入口：G3/4”
8. 电缆外径：Ø9～Ø12.5mm。
规格型号 额定功率（W） 光源种类 工作电流（A） 光源光通量（lm） 灯具重量（kg） 建议安装高度   （m）
SBD3103-G80 80 荧光高压泵灯 0.85 2940 9.5 3-4
SBD3103-G125 125 1.25 4990 9.8 4-5
SBD3103-N70 70  高压钠灯 0.98 6000 9.6 3-4
SBD3103-N110 110 1.24 10000 9.7 4-5
SBD3103-N150 150 1.8 16000 10 5-6
SBD3103-J70 70  金属卤化物灯 0.98 5600 9.5 3-4
SBD3103-J100 100 1.2 8000 9.7 4-5
SBD3103-J150 150 1.8 12600 10 5-6

SBD3103系列防爆灯的适用范围
适用于IIA、IIB、IIC类含有爆炸性气体环境，温度组别为T1～T4的1区和2区室内外危险场所或20区、21区、22区爆炸性或可燃性粉尘场所室内外的照明。
SBD3103系列防爆灯的安装方式
本灯具适用于管吊式A,吸顶式B1，吸顶式B2，吸壁式C1，吸壁式C2，护栏立杆式D,法兰立杆式E.
安装形式 灯具型号 安装附件 数量 选配件 数量
管吊式 SBD3103-A 300mm长G3/4吊管 1根 SHB系列防爆接线盒
G3/4内外丝防爆活接头 1只
1只
吸顶式 SBD3103-B1     SBH系列防爆接线盒
G3/4双外丝防爆活接头 1只
1只
吸顶式 SBD3103-B2 专用吸顶接线盒 1只

吸壁式 SBD3103-C1 90°吸壁弯管
拉杆、钩钉 1根
1套 SHB系列防爆接线盒
G3/4内外丝防爆活接头 1只
1只
吸壁式 SBD3103-C2 120°吸壁弯管，
拉杆、钩钉 1根
1套 SHB系列防爆接线盒
G3/4内外丝防爆活接头 1只
1只
护栏立杆式
SBD3103-D 护栏直杆、1弯管
G3/4防爆连通节
管卡 各1件
1只
2付
SHB系列防爆接线盒

1只

法兰立杆式
SBD3103-E 法兰立杆

11/4弯杆 1件

1根                           SHB系列防爆接线盒

1只

注：1.选配件及数量为安装示意图所需，用户应根据需要在订货时另外选购。灯具与安装基座连接螺栓用户自备
     2.A型灯具安装口和护栏立杆式接线盒出线口均另配有加强防水密封件。
