详细说明
1 无线温控器

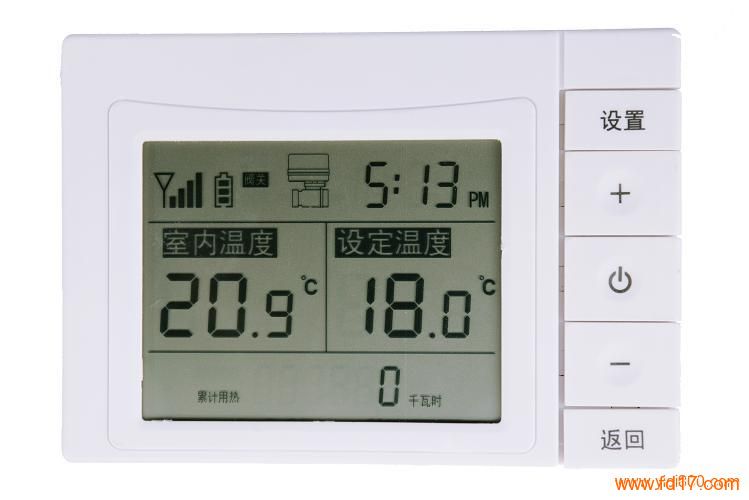

图 1 二代温控器外观图
图 2 三代温控器外观图
1.1 无线温控器组成结构
无线温控器主要由液晶屏、按键、控制电路组成。控制部分集成无线传输模块，可与温控阀进行通信。
1.2 产品选型
目前最常用的产品型号为WKQ3-02000。
1.3 工作原理
通过按键调整设置温度，设备通过判断设置温度与实时室内温度的大小进行对温控阀的操作，当室内温度超过设置温度1℃时，温控阀关闭；当室内温度低于设置温度时，温控阀开启。
温控器通过液晶屏幕显示阀门的开关状态、实时温度、设置温度、信号强度等信息。
相同用户信息的温控阀和温控器可以进行无线通信。
1.4 主要数据
阀门状态：开启或者关闭，通过无线从阀门处获取。阀门未正常开启或者关闭时，显示异常。
累计开阀时间：通过无线从阀门处获取。
累计热量：通过无线从阀门处获取。
室内温度：通过温度传感器直接检测得出。设计检测精度为±0.5℃。
设置温度：住户通过按键操作。可以通过上位机下发范围控制或者固定设置温度。
电池电量：通过电压检测模块检测得出。普通电池设计使用寿命为2年，但是实际使用中建议用户每年更换一次电池。如果供暖季结束后不及时取出电池，会造成因为电池漏液导致的产品损坏。
1.5 产品特点
清晰的显示：
图 4 温控器显示示意图
无线频偏自动校正：因为使用环境不同，不同设备的元器件老化程度不同，频率会发生偏移，温控器定期自动扫描最佳频段，并自动记录，然后固定使用此频段与阀门通信，保证通信稳定性。
多信道通信：温控器和温控阀之间通信可以采用16信道，可以避免设备之间互相干扰。
红外配置：温控器有红外接口，可以直接通过手持配置器进行信息编码配置，也可以读取内部信息。
超低功耗设计：液晶屏幕以及无线通信部分均采用超低功耗设计，保证电池使用寿命。
1.6 技术参数
表 2 温控器参数表
工作电压 DC 1.8V～3.6V
供电类型 两节5号碱性电池供电
工作温度 -20℃～60℃
待机电流 ≤300μA（显示屏点亮）
≤10μA（显示屏熄灭）
无线收发平均工作电流 ≤25mA
无线收发峰值电流 ≤200mA
无线通信工作频段 470MHZ
无线通信速率 4.8kbps
无线通信发射功率 19dbm±1dbm
无线通信接收灵敏度 -112dbm
温度传感器类型 数字传感器
温度测量范围 0℃～40℃
温度测量精度 ±0.5℃
防护等级 IP20
产品尺寸 135×95×25（单位：mm）
欢迎选购济南普赛无线温控器。
