产品型号： | PSNC12 |
| 产品品牌： | 普斯耐 | |
| 产品价格： | 面议 | |
| 所 在 地： | 河南 郑州市 | |
| 发布日期： | 2016-06-20 | |
 |
||
详细说明
超声波测厚仪使用说明书
概述

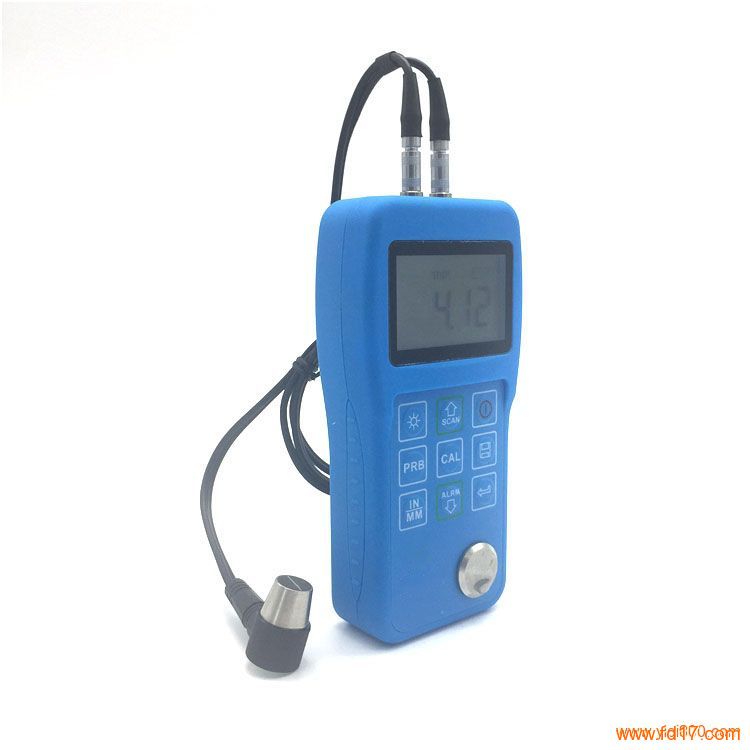

超声波测厚仪 PSNC12是专业超声波测厚仪器，本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。河南超声波测厚仪采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行厚度测量，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。本仪器是智能型超声波测厚仪，采用最新的高性能、低功耗微处理器技术，基于超声波测量原理，可以测量金属及其它多种材料的厚度，并可以对材料的声速进行测量。可以对生产设备中各种管道和压力容器进行监测，监测它们在使用过程中受腐蚀后的减薄程度，也可以对各种板材和各种加工零件作精确测量。
1.1超声波测厚仪的 技术参数
l 显示方法：高对比度的段码液晶显示，高亮度EL背光；
l 测量范围：0.75～300mm（钢中），公制与英制可自由转换；
l 声速范围：1000~9999 m/s：
l 分 辨 率：A型/B型: 0.1/0.01mm可选
l 示值精度：A型/B型±±(0.5%H+0.04)mm; H为被测物实际厚度
l 测量周期：单点测量时4次/秒、扫描模式10次/秒；
l 存储容量：可存储20组（每组最多100个测量值）厚度测量数据
l 工作模式：具有单点测厚和扫描测厚两种测厚工作模式
l 单 位 制：公制或者英制（可选）
l 工作电压：3V（2节AA尺寸碱性电池）
l 持续工作时间：大于100小时（不开背光时）
l (仅B型)通讯接口：RS232或（USB可选），可与微型打印机或PC连接
l 外形尺寸：151×75×33 mm
l 整机重量：248g
1.2 超声波测厚仪的主要功能
l 适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度；
l 可配备多种不同频率、不同晶片尺寸的双晶探头使用；
l 具有探头零点校准、两点校准功能, 可对系统误差进行自动修正；
l 已知厚度可以反测声速，以提高测量精度；
l 具有耦合状态提示功能；
l 有EL背光显示，方便在光线昏暗环境中使用；
l 有剩余电量指示功能，可实时显示电池剩余电量；
l 具有自动休眠、自动关机等节电功能；
l (仅B型)带有RS232接口，可以方便、快捷地与PC机进行数据交换。可以连接到微型打印机（厂家指定型号）打印测量报告。
l (仅B型)可选择配备微机软件，具有传输测量结果、测值存储管理、测值统计分析、打印测值报告等丰富功能；
l 小巧、便携、可靠性高，适用于恶劣的操作环境，抗振动、冲击和电磁干扰；
1.3 超声波测厚仪法人工作原理
本超声波测厚仪对厚度的测量，是由探头产生超声波脉冲透过耦合剂到达被测体，一部分超声信号被物体底面反射，探头接收由被测体底面反射的回波，精确地计算超声波的往返时间，并按下式计算厚度值，再将计算结果显示出来。
式中： H－测量厚度； v－材料声速；
t－超声波在试件中往返一次的传播时间。
1.4 超声波测厚仪的配置
表1.1 仪器配置
序号
名称
数量
备注
标准配置
1
主机
1台
2
标准探头（5MHz）
1只
3
耦合剂
1瓶
4
ABS仪器箱
1只
5
随机资料
1份
6
AA(5号)尺寸碱性电池
2只
7
8
可选配置
9
粗晶探头（2MHz）
10
微径探头（7MHz）
11
高温探头（5MHz）
12
微型打印机
1台
计算机上应用(仅B型)
13
打印线缆
1条
14
数据管理软件
1套
15
通讯线缆
1条
表1.2 超声波测厚仪探头的选择
名称
型号
频 率
(MHZ)
探 头
直 径
测量范围
最小管径
特性描述
粗晶探头
超声波测厚仪器主要用途
本仪器可广泛应用于工程研发，石油、化工、冶金、造船、航空、航天等各个领域。适合测量金属(如钢、铸铁、铝、铜等)、塑料、陶瓷、玻璃、玻璃纤维及其他任何超声波的良导体的厚度
