产品型号： | FP -AT9061 |
| 产品品牌： | 美国迅威 | |
| 产品价格： | 6500 | |
| 所 在 地： | 北京 丰台区 | |
| 发布日期： | 2018-04-19 | |
 |
||
详细说明

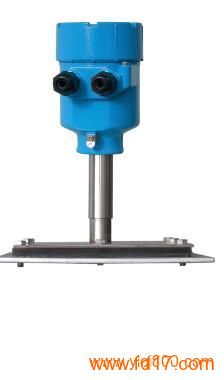

FP-AT系列射频导纳物位开关是基于射频导纳原理的点位测量产品。该产品除稳定性高、测量精度高、应用场合广等优点外，相比传统的电容式物位开关，产品采用模块化设计，并配有指示灯，使用户能够直观地获取所需的信息，方便设定和维护。
智能免调试型模块，采用先进的微处理器、数字调试模块及智能识别算法，实现了仪表应用的智能免调试。
※测量原理
传统的电容式物位开关，随着物料上涨、物料覆盖探头，电路中探头和介质之间的电容值（导电物料场合）或者探头和管壁之间的电容值（绝缘物料场合）随之增加。由于在探头外壁物料挂料多少的变化导致了电容值的变化，电容值的变化通过电桥的检波、放大、计算，最后输出产生相应的电量变化。
射频导纳原理测量技术是经过改良的物位测量技术。FP-AT系列产品应用了射频信号，并加入了Driving-Shield 电路，，屏蔽了干扰信号和非物料变化产生的信号。Driving-Shield 电路能够阻止射频电流通过挂料形成回路，由挂料产生的影响能够被识别，并且通过电桥的移相等处理从总的输出中消除掉探头端挂料对测量的影响，因此该系列产品具有很强的抗干扰和抗挂料能力。射频导纳技术测量结果精度高，不受探头挂料的影响，是目前使用场合最广泛的一种测量技术。
※应用范围
电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、灰斗、石灰渣仓、仓泵、灰库、油箱等。
化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器、冷凝器、反应釜等。
石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库、电脱界面、沥青罐、罐区等。
水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔、输气管道、深井、饮用水网络等。
水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓、篦冷机等。
冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐、浓相输送、除尘器、干熄焦炉等。
油田：原油或成品油储罐、三相分离器、沉降罐、污水罐（池）及油水界面、钻探泥浆罐、输油管线等。
造纸：原料仓、储料塔、干燥鼓等。
其他：采石场、食品、制药、环保、造船等行业。
※ FP产品的优势
·广泛的应用环境：过程温度从-200℃～+850℃，压力从真空到100bar
·更方便的安装和调试
·手动和自动调试可选
·仪表内部带有自诊断功能
·双电气接口设计，使接线更为安全、方便
·带有自动和手动工作点复位功能，可在断电和上电两种状态下操作
※仪表特点
·自适应识别工况，免调试
FP射频导纳现场使用时
无需人工设置和调试
通电后即可自动运行设置和调试
具有自动调试或手动调试功能（默认为自动）
·自适应识别供电
FP射频导纳仪表具有自适应识别供电
现场使用时无需任何设置
可任意接入直流或交流电源
·自适应识别防挂料
独特的Driving-Shield电路设计提高了抗挂料性能
使探头上的挂料测量时没有任何影响
不需要定期维护或更换
·自适应识别安全防护和免维护功能
内置探头静电火花防护器，滤波保护器
和限流限压安全栅不受静电、火花冲击
和电化学现象的影响
※性能指标
·电源说明--供电：自适应电源，直流供电电压：20～35VDC
交流供电电压：30～250VAC（50/60Hz）
--允许波纹：直流电：≤1VP-P,交流电：≤5VP-P
--功率：1.5W(Max)
--隔离电压：1500V(Min)
--过压保护：接线无极性要求
·输入--测量变化：探头杆与罐壁或接地管间的电容
--测量范围：0～120pF
--频率：100KHZ
·输出--物位报警方式：高位报警和低位报警
--继电器：DPDT(双刀双掷)
--继电器触点容量：250VAC，1A(有感) 3A（无感，即COSФ=1.0）
--物位报警输出：LED红色指示灯显示
--电源状态指示：LED绿色指示灯显示
--系统系统报警：LED黄色指示灯显示
--档位指示: LED绿色指示灯显示(智能型)
--带载能力：中心端与屏蔽端（Min）:500Ω
屏蔽端与地端阻抗（Min）:50Ω
--延时：0.5～30s
--启动稳定时间：1.0s
--测量反应时间：＜0.5s
·精度及稳定性--分辨率：＜0.2pF
--重复性：＜1mm(0.04″) （导电物料）
＜20mm（0.79″）（绝缘物料）
--温度稳定性：＜0.01%/℃(满量程范围内)
--分体线电容变化：≈0.015Pf/m.℃
·电缆接口--防水接头：M20×1.5（PG13.5），防水接头在供货范围之内
·分体--长度（Max）:50m
·防护--安全栅：内置（防爆型专有）
--过滤器：内置防静电及消除射频干扰滤波器
--火花塞：内置（可选）
--壳体防护等级：IP67
·环境--环境温度：-40℃～+70℃
--存储温度：-20℃～+65℃
--环境湿度：＜90%
·注意：分体安装时探头侧环境温度最高可达120 ℃，但是仪表外壳温度最高70℃
·CE认证：FP仪表确保贴有CE标志的仪表均通过了所需的相关测试。
·防爆认证：隔爆本安复合型（Ex d ia「ia Ga」 IIC T4/T5/T6 Gb）
