产品型号： | FP-CMT1074 |
| 产品品牌： | 美国迅威 | |
| 产品价格： | 6500元/台 | |
| 所 在 地： | 北京 丰台区 | |
| 发布日期： | 2018-04-17 | |
 |
||
详细说明

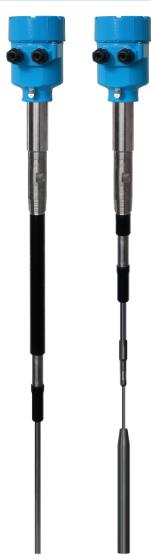

FP射频导纳物位计是基于射频导纳原理的连续物位测量产品。该产品具有稳定性高、灵敏度高、适用范围广等优点。相比传统的电容式物位计，产品
采用模块化设计，能够简洁方便地实现仪表设定，一旦设定完成，即可正常使用并且终身免维护。使用户能够直观地了解设备运行情况，并及时处理出现的问题，在复杂的工业场合也一样安全可靠。其中智能型电子单元配有液晶模块可选，无需使用任何外围辅助设备，能够自动获取并显示被测物位当前值，为用户提供更可靠的测量数据。HART通讯协议可选。
※测量原理
传统的电容式物位计，随着物位上涨、物料覆盖探头，电路中探头和介质之间的电容值（导电物料场合）或者探头和管壁之间的电容值（绝缘物料场合）随之增加。由于物位的变化引起了电容桥的失衡，因此电容值的变化取决于被测物料的介电常数。然后通过对信号的检波、放大，最后输出相应的信号。但由于结晶以及挂料的影响，电容式物位计无法长时间的稳定输出所测物位。射频导纳测量技术是具有独特优势的物位测量技术，能够实现阻抗和容抗的单独测量。通过物理定律计算可得，任何挂料的阻抗和容抗的大小是相
等的，所以由挂料产生的影响能够被测量出来并且通过振荡电路的移相，从总的输出中消除。射频导纳技术测量结果精度高，并且不受探头挂料的影响，是目前使用场合最广泛的一种测量技术。
※应用范围
电厂：煤堆、原煤仓、燃料仓、蓄水池、废气净化罐、仓泵、灰库、油箱等。
化工：蒸馏塔、原料和中间体料仓、反应罐、氨水罐、有毒液体罐、固体料仓、分离器等。
石化：输油管道、蒸馏塔、浓缩罐、液化气罐、氨水罐、汽鼓、炼油厂油库、电脱界面、沥青罐等。
水和水处理：蓄水池、污水池、水处理罐、沉淀池、消化塔、输气管道、深井、饮用水网络等。
水泥：石料仓、生料仓、水泥仓、煤粉仓、炉渣存储仓等。
冶金：矿石料仓、矿石粉碎机、原料仓、辅料仓、高炉、氧化铝粉仓、电解池缓冲罐等。
油田：原油或成品油储罐、三相分离器、沉降罐、污水罐（池）及油水界面、钻探泥浆罐等。
造纸：原料仓、储料塔、干燥鼓等。
其他：采石场、食品、制药、环保、造船等行业。
※仪表特点
·本安设计：两线制本安设计，电路单元和探头是本质安全的。
·免维护：无可移动部件，无易损部件，无需经常清洁、保养、调试，无需定期维护。
·防挂料：Driven-shield电学设计使其可以忽略挂料的影响，独特的单独测量阻抗和容抗设计提高了抗挂料能力。
·稳定性强：稳定可靠的输出，耐飞灰、落料、水汽、结晶、结蜡影响。
·化学兼容性：多种探头设计，满足各种介质要求。
·应用广泛：过程温度从-200℃～+925℃，压力从真空到100bar，量程可达几厘米至数百米。
·无漂移：不会因为介质的温度或密度变化产生漂移。
·安全防护：内置探头输入保护装置，保护能力强，不受静电、火花冲击和电化学现象的影响。
·安装简单：仪表可以通过管座或法兰安装，可选择整体或分体式安装方式，调试简单、方便可靠。
※性能指标
·供电：12～35VDC
·输出：4～20mA或20～4mA
·环境温度：-40℃～+70℃
·线性度：0.5%
·重复性：0.1%
·延时： 1-30s可调
·火花防护：内置火花防护电路（对传感器）
·电气接口： M20×1.5
·电缆：分体式电子单元与传感器之间的专用连接电缆标准5m，最长50m
·过程连接： BSPT螺纹安装（标准）或法兰安装（可选）
·外壳防护：符合IP67防护标准
·防爆等级：ExdiaⅡCT4
