产品型号： | GZQ |
| 产品品牌： | euloop | |
| 产品价格： | 46000元/台 | |
| 所 在 地： | 天津 西青区 | |
| 发布日期： | 2021-06-17 | |
 |
||
详细说明

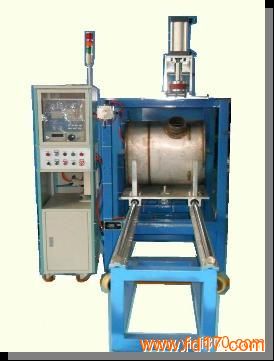

SCR重卡载体气密检测工作台
用于重卡SCR技术生产中气密性检测，满足国Ⅳ排放标准。
可以用来检测分总成和总成产品。
根据用户产品结构进行设计。
检测压力30KPa，泄漏量0~50L/min。
夹紧和封堵程序控制，自动完成。
具备辅助充气系统，加快充气速度，减少检测节拍。
滑台自动移入移出，便于部件装卸，减轻工人劳动强度。
设备型号
机架型号： GZQ-0220
核心检测仪型号： OLS-100
结构说明
工作台由可移动的支架平台、工件支架移动滑台、工件定位机构、端口封堵结构、氧传感器或温度传感器的端口封堵机构、操作按钮箱、安全围栏等构成。
测试时，被测件SCR总成放入移动滑台，搬动旋钮，被测件自动移至待检位置，启动测试按钮，被消声器总成被自动压紧，大些端口被自动封堵，然后核心检测仪自动启动检测过程，检出的泄漏量与仪器被存储的标准要求进行比较，超过（NG）则进行报警提示，并伴有声音提示，合格（OK）时，夹具松开，进行下一部件检测。
核心检测仪
核心气密检测仪采用OLS-100泄漏检测仪，检测泄漏范围为0～50L/min，仪器内置程序控制器接口功能，用以完成夹具所需的控制。
主要技术指标：
泄漏测试范围 0～50L/min
泄漏检测精度 1% FS
泄漏量重复性 0.5% FS
显示精度 0.1L/min
泄漏标准 检测范围内设定
测试压力范围 0.15～1bar（通常为0.3bar）
压力检测精度 0.5% FS
人机界面 液晶屏显示，触摸屏操作
夹紧和封堵 自动夹紧、自动封堵
电源 AC165～240V 50/60HZ 3A
气源压力 5～8bar
使用温度 温度 0～40℃
生产节拍 1～4分钟
器件选择
为保证设备稳定可靠工作，设备的关键元件选择进口或合资品牌的高级别器件，核心控制器选择美国原装的嵌入式控制器，电器元件（按钮、开关、指示灯、继电器等）采用进口产品、气动元件选择台湾亚德客品牌
