产品型号： | GZQ |
| 产品品牌： | euloop | |
| 产品价格： | 46000元/台 | |
| 所 在 地： | 天津 西青区 | |
| 发布日期： | 2021-07-04 | |
 |
||
详细说明

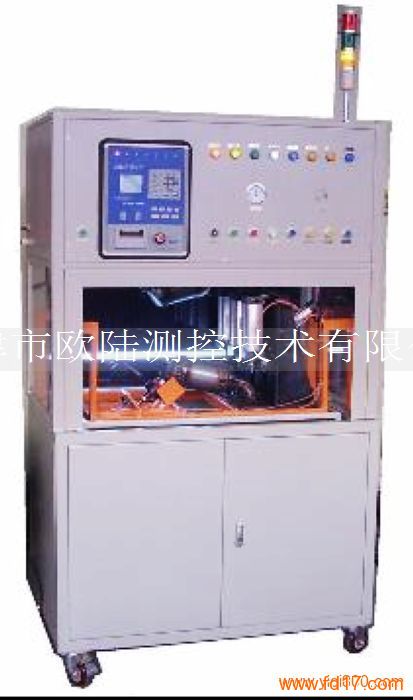

GZQ-1220排气歧管泄漏检测设备
高精度检测，检测量程低至0～400mL/min，最小检测分辨力高至0.01mL/min。
核心检测仪采用OLS-100型台式泄漏检测仪。
安全防护功能，双按钮启动操作，保护操作人员安全。
工件全自动夹紧和封堵，特殊的密封方式，提高稳定性。
自动浸水功能，泄漏超标后自动浸没水中，查找泄漏点。
提供自动仪器检测和手动浸水检测双功能。
设备简介
排气歧管气密检测设备由核心泄漏检测仪、工装夹具、气动元件、执行气缸、可升降式透明水槽等构成。测试时，被测件放入测试平台，启动测试按钮，排气歧管被自动夹紧，所有开口自动封堵，然后核心检测仪自动启动检测过程，检出的泄漏量与仪器被存储的标准要求进行比较，超过（NG）则进行报警提示，并伴有声音提示，合格（OK）时则可以进行下一件的测试。
一旦检测结果超标，透明水槽自动升起，被测件被浸入水中，用来寻找并标记泄漏点。
由于检测压力较高，气密检测装置具有安全防护功能，以避免发生故障或误操作时对操作人员或其他人员造成伤害。设备配备双启动按钮，防止误操作。同时，三面有机玻璃包围，起到安全防护和减小测试环境干扰功能。
系统技术指标
泄漏测试范围 0～500mL/min
泄漏检测精度 0～12.5mL/min 0.1% FS
12.5～500mL/min 2% m.v.
泄漏检测重复性 精度的50%
显示精度 0.01mL/min
泄漏标准 检测范围内设定
测试压力范围 15～250KPa（0.15～2.5bar）
压力检测精度 0.5% FS
人机界面 液晶屏显示，触摸屏操作
夹紧和封堵 自动夹紧、自动封堵
电源 AC165～240V 50/60HZ 3A
气源压力 5～8bar
照明 夹具部分的顶部和水箱后部安装有照明灯管
使用温度 温度 5～40℃
生产节拍 50～180秒
各部分介绍
柜体
柜体部分采用框架结构，为便于测试观察，中部夹具部分采用有机玻璃透明围板，其它部分为金属喷塑围板。
为安全和减少测试干扰考虑，柜体夹具部分的前部为透明活动门，检测时自动关闭，状态与检测程序连锁，只有在活动门关闭的状态下，泄漏检测程序才可以正常进行。
夹紧和封堵
夹紧部分采用自动气缸夹紧和封堵，包括氧传感器接口，启动检测程序后，所有的夹紧和封堵按程序自动完成，无需人为干预，封堵采用环形密封橡胶圈，封堵严密，同时，提高检测精度。
水槽
四周透明玻璃水槽，利于泄漏时观察气泡。当检测不合格后，水槽自动升起，浸没被测工件。
安全防护
检测采用双按钮启动，并有紧急停止按钮，在检测过程中，任何时候可以按停止按钮终止检测过程。
同时在检测时，前门自动关闭，防止危险发生。操作浸水时，送气同时开启，以免被测件和管路进水。
电源和气源
电源和气源入口位于设备左侧，按指示牌接通气源和电源，要求如下：
气源： 压缩空气 压力5~8bar
电源： AC 220V 5A
报警指示
一旦检测超标，检测仪上的“NG”指示灯点亮，红色的层灯也点亮，同时蜂鸣器鸣响，此时工件自动浸水，可以人工查找泄漏点。需要停止复位，请按停止键。
