产品型号： | GZQ |
| 产品品牌： | euloop | |
| 产品价格： | 46000元/台 | |
| 所 在 地： | 天津 西青区 | |
| 发布日期： | 2020-04-21 | |
 |
||
详细说明

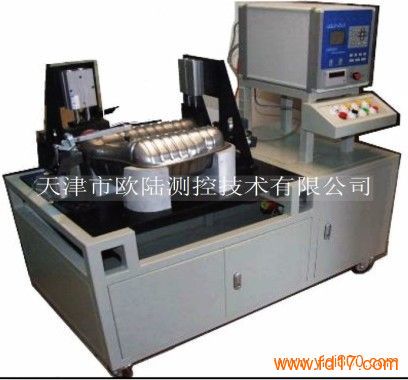

后消总成气密检测系统
用于排气系统消声器总成的泄漏检测。
采用OLS-100核心检测仪。
检测平台和机架分离设计，更换检测平台后，可以适应多个后消总成的气密检测。
垂直和水平封堵机构，适应消声器总成的特殊结构。
夹紧封堵程序控制，自动完成。
双按钮操作，操作安全可靠。
设备型号
机架型号： GZQ-0220
核心检测仪型号： OLS-100
结构说明
气密检测设备由核心泄漏检测仪（OLS-100）、柜体、支架、自动压紧装置、竖直自动封堵机构、水平自动封堵装置、控制装置、气动装置和按钮操作箱等构成。
测试时，被测件放入测试平台，启动测试按钮，被测后消被自动压紧，开口被自动封堵，然后核心检测仪自动启动检测过程，检出的泄漏量与仪器被存储的标准要求进行比较，超过（NG）则进行报警提示，并伴有声音提示，合格（OK）时则可以进行下一件的测试。
可以有多种后消产品在同一检测台上检测，只需在箱体上更换不同的测试平台即可。
机架与柜体
机架采用金属框架结构，四周围板，内部箱体可以用于放置工具等，检测平台用整体中板制作，可以配备多套检测平台，以适应不同后消产品。更换不同的产品时，只需更换平台，并连接管路即可。
夹具平台的控制管路通过多管对接式插头和机架连接，夹具平台的更换，防止多根管路更换时连接错误和节省时间。
定位与封堵
后消的定位方式采用线切割仿行支架定位，定位精度高。
夹紧部分采用自动气缸进行，启动检测程序后，压紧汽缸动作，自动压紧被测后消。
因为各出气端口比较特殊，既是双层管路，而且有些端口中间还带有裙边，故采用特殊的封堵方式。首先用上下半圆的橡胶圈上下封堵端口外的圆周，再用横向的封堵方式封堵橡胶端口，即可做到端口的自动密封。
核心检测仪
核心气密检测仪采用OLS-100泄漏检测仪，检测泄漏范围为0～20L/min，仪器内置程序控制器接口功能，用以完成夹具所需的控制。
主要技术指标：
泄漏测试范围 0～5L/min
泄漏检测精度 2% FS
泄漏量重复性 1% FS
显示精度 0.01L/min
泄漏标准 检测范围内设定
测试压力范围 0.15～1bar（通常为0.3bar）
压力检测精度 0.5% FS
人机界面 液晶屏显示，触摸屏操作
夹紧和封堵 自动夹紧、自动封堵
电源 AC165～240V 50/60HZ 3A
气源压力 5～8bar
使用温度 温度 0～40℃
生产节拍 20～60秒
