产品型号： | Condumax II |
| 产品品牌： | michell | |
| 产品价格： | 100元/台 | |
| 所 在 地： | 广东 珠海市 | |
| 发布日期： | 2013-08-15 | |
 |
||
详细说明
密析尔 Condumax 烃露点分析仪采用的黑斑光学原理和其他的冷镜式露点仪都不一样。高达 1ppm （分子）冷凝物的灵敏度使分析仪能够检测到人眼无法察觉的冷凝膜，这是由于碳氢气体在露点温度时的冷凝物表面低张力的特性造成的。
光学表面是传感元件的核心部分，由一个亚光的具有锥形凹陷的不锈钢表面组成。一道校验的非常精准的可视红色光束聚焦在光学表面的中心区域。干燥条件下，大部分的入射光从光学表面反射，形成环形光圈。光路监测器只感应到散射光。
当测量周期中，光学表面上形成碳氢冷凝，它的光路发生变化----形成环形光圈的反射光强增强，同时中间黑斑区域的散射光强度显著降低。仪表对散射光的变化进行检测和分析。 密析尔的烃露点分析仪 Condumax 和先进的过程水分分析仪 Promet 配套在一起，就是天然气露点质量检测的完整解决方案。

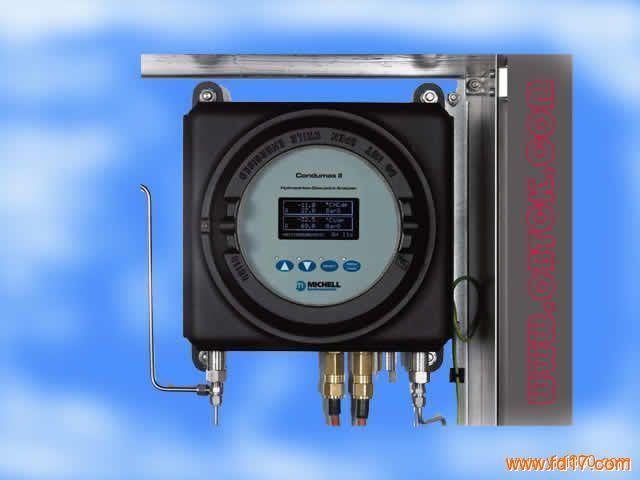

Condumax II 是一款完全集成的烃露点分析仪，它采用在第一代 Condumax 产品上已经得到成功验证的成熟的黑斑测量技术。在坚固耐用的防爆外壳中，不仅有烃露点测量单元，还可以同时组合水露点模块，该产品仅需要外接一个主电源便可以投入工作。Condumax II 提供现场的连续测量读数显示，也提供模拟和数字输出，以供远程监控。
亮点
•全自动在线分析
•客观测量，重复性好
•基础的冷镜式原理
•专利检测技术
•自清洁
•CSA 认证
•ATEX 授权认证 Ex II 2 G EExd IIB + H2 T4 可用于危险场合
•采样系统/传感单元设计适用于室外现场安装
•无须吹扫载气或者外置式制冷装置
•烃露点分析仪的水露点集成模块可选
•Modbus RTU 传输协议，触摸屏界面 技术指标
传感器
测量技术 黑斑DARK SPOT™ 固定样气分析。在烃露点温度点直接光路检测烃的凝析
传感器制冷 通过3级帕尔贴半导体技术自动制冷
最大范围 -34°C HCdp 在+21°C 的环境温度条件下
精度 ±0.5°C 烃露点
样气流量 0.03m³/hr (0.5 Nl/min)
水露点检测 (可选件)
精度 ±1°C -59 ~ +20°C 露点
±2°C -100 ~ -60°C 露点
样气流量 1 ~ 5 Nl/min
压力测量
型号 烃露点通道 PDCR 1050-3465: 0 ~ 100 barg
水露点通道 PDCR 1050-3574: 0 ~ 210 barg
精度 ±0.25% FS
烃露点分析仪
气源 天然气, 最高压力100 barg, 采样系统内含稳压阀
外壳 EExd 防爆外壳, 带可拆卸的透明视窗面板。内部保温以防结露形成
样气接口 ¼" NPT (f)
工作环境 室内/室外 -20 ~ 60°C. 最高 95% RH
电源供电 90-264 V AC 50/60 Hz, 主机 200 W; 室内采样系统 300 W; 室外采样系统 400 W
重量 主机 22.5kg
采样系统 (室内) 42kg (大约)
采样系统 (室外) 57kg (大约)
集成式显示 触摸屏显示
输出和报警 Modbus RTU, RS485 @ 9600 波特率
两路 4-20 mA 线性 (非隔离) 输出, 用户自由选择露点或压力参数。
烃、水露点报警, 通过软件寄存器。每个通道可集成低流量报警模块。
选件和附件:
Condumax II的远程界面集成安全场合的控制模块，提供所有参数的显示功能、图表和数据采集功能、参数控制和远程诊断功能等。
19" 标准机架安装，带6.5" 彩色LCD 显示及鼠标操作。
双通道远程数显，提供选择的参数的读数 (烃露点、水露点或压力读数中的任意两个) ，高亮及 3.5 位 LED 显示，带二次模拟输出和双通道报警。
厂级控制集成 ActiveX 模块通过Modbus 协议将软件程序集成到通用的厂级软件系统中
