绝缘电阻测试仪 AN9632X/AN9605X/AN9671X

	产品型号：	AN9632X/AN9605X/AN9671X
	产品品牌：	青岛艾诺
	产品价格：	面议
	所 在 地：	广东 深圳市
	发布日期：	2017-08-11

详细说明

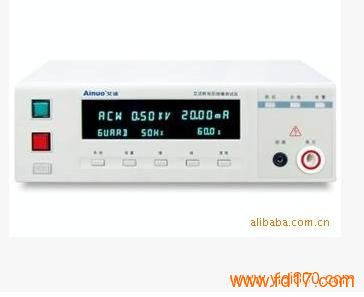

绝缘电阻测试仪 AN9632X/AN9605X/AN9671X
交直流耐压测试是将一个产品暴露在非常恶劣的电气环境之下，如果产品能够在这种恶劣的电气环境之下还能维持正常状况，就可以确定在正常的环境之下也一定可以维持很正常的状况。通常情况下，在产品设计、生产、品保以及维修后，都需要做耐压测试，来确保产品在各个环节中都符合安规标准。不同的产品有不同的技术规格，交直流耐压测试基本上时是将一个高于正常工作的电压加在产品上测试，这个电压必须持续一段规定的时间。如果一个零部件在规定的时间内，其漏电电流量亦保持在规定的范围内，就可以确定这个零部件在正常的条件下运转，应该是非常安全的。而优良的设计和选择良好的绝缘材料可以保护使用者免予受到意外触电。交直流耐压测试接线图

主要特点：
★ 满足GB4706.1-2005、GB9706.1-2007、GB5171-2002、IEC60335-1：2004、UL60335等国内外安规标准测试；符合JJG795-2004、JJG690-2003安规计量检定规程要求；
★ 电压缓升、缓降功能，适应行业新标准要求；
★ 击穿电流上、下限预置，智能判定，声光报警；
★ 交流50/60Hz双频输出；
★ 过压、过流保护，手动测线清零功能；
★ 采用高清VFD显示，简洁面板操作；
★ 遥控接口、RS232/485接口功能；
★ 小体积，美观精巧。

技术规格表：

技术参数
AN9602X
交流耐压（ACW）
AN9605X
交流耐压（ACW）
AN9632X
（ACW / IR）
AN9671X
绝缘测试（IR）
交流耐压测试
额定输出
500V（AC 5kV/100mA ）
100V（AC 5kV/20mA ）


输出电压设定和测量范围
0.2kV～5.00kV
AC  100mA   10V/步
0.2kV～5.00kV  AC  20mA   10V/步
输出电压调整率
±（2.5%×设定值+10V）

输出电压分辨率及精度
10V    ±（2.5%×设定值+10V）
输出频率范围
50Hz或60Hz  可选择
输出波形
正弦波，纯阻负载下，200V以上失真度优于5%

击穿电流报警上下限设定
上限0.10～20.00mA ；下限0.10～20.00mA （0＝不判）0.01mA/步
击穿电流测量范围
0.100～3.499mA/ 3.50～20.00mA
击穿电流测量分辨率
0.001mA/ 0.01mA
击穿电流测量精度
±（2.5%×显示值+5个字）
缓升时间设定范围及分辨率
1.0～999.9s（0＝关闭缓升）   0.1s/步
测试时间设定范围及分辨率
1.0～999.9s（LLL＝连续输出）   0.1s/步
被测体（DUT）异常处理
蜂鸣器报警，光报警
测线归零
0～0.500mA，手动消除空载时的偏差值
绝缘电阻测试
输出电压设定和测量范围




100～1000V DC       5V/步
输出电压分辨率及精度
1V      ±（3%×设定值+5V）
直流纹波系数
≤5%（在1kV DC，＜1mA之下测量阻性负载）
输出电压调整率
±（3%×设定值+5V）
测试时间设定范围
 1.0～999.9s         0.1s/步  （LLL＝连续输出）
绝缘电阻下限设置范围
1～2000MΩ
绝缘电阻上限设置范围
0～2000MΩ（0=OFF）
绝缘电阻测量范围
1～2000MΩ，自动换档
绝缘电阻测量精度
500～1000V：±(3%×显示值+8个字)     1～200MΩ；
±(8%×显示值+8个字)  200～2000MΩ；
500V以下，  ±(5%×显示值+8个字)      1～200MΩ；
±(10%×显示值+8个字)   200～2000MΩ
接口功能
RS-232接口（RS-485接口选配），开关量遥控口
外形尺寸W×H×D(mm)
450×150×400
320×110×400
仪器配件：
配件名
型号
接地线
AN000-03(仪表附件)
测试线
AN960-02(9636、9620H)
测试探棒
AN960-01(AN9601H)
