产品型号： | AN87500 |
| 产品品牌： | 艾诺 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2019-11-19 | |
 |
||
详细说明

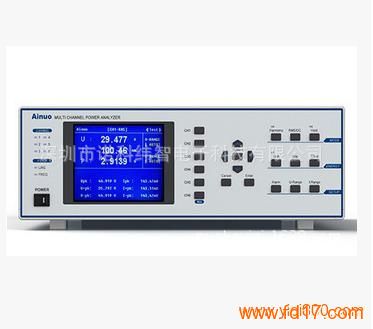

型号 AN87500
n6通道同步功率测量
n基本精度±0.1%
n测量带宽DC，0.5Hz~100kHz
n最大电压1000Vrms（1500Vpk）
n最大电流50A、20A、10A、5A、2A，支持混合搭配，可选配电流传感器
典型应用
ü单相、三相家用电器、商用电器待机功耗和功率分析
ü光伏逆变器功率、效率、谐波分析
ü电动汽车、充电桩电性能测量
ü电力电子、变压器、发电机功率、谐波分析
ü变频器、变频电机功率、谐波分析
ü开关电源功率、谐波、浪涌电流分析
ü照明、LED功率分析
主要特点
面板介绍
外形尺寸
主要功能
单通道功率测量 单通道峰值测量
单通道谐波分析 三通道功率测量
六通道功率测量 单通道50次谐波
通道配置
多通道功率分析仪可支持多种接线方式，包括1P2W、1P3W、3P3W、3V3A、3P4W等方式，用户可根据使用要求配置多通道模式，以满足特定负载的电压、电流、功率、效率等参数的测量。
接线方式
通道1
通道2
通道3
通道4
通道5
通道6
1P2W 单相两线
1P2W
1P2W
1P2W
1P2W
1P2W
1P2W
1P3W 单相三线
1P3W
1P3W
3P3W 三相三线
3P3W
3P3W
3V3A 三相三线
3V3A
3V3A
3P4W 三相四相
3P4W
3P4W
产品应用
光伏逆变器功率测量
n满足CGC/CF 004-2011、CNCA/CTS 0004-2009A标准
n电压范围0~1000V
n电流范围0~50A/电流传感器
n可同时测量输入、输出（单相、三相）功率、功率因数
n自动效率计算
n50次谐波、失真度分析
n买电、卖电双向功率测量
电动汽车电性能测量
n多通道，可同时检测多项参数：充电站性能、电池充放电性能、电源变换性能、电机性能等
n交直流，最大电流50A，可扩展更大电流传感器
n精度高，基本精度0.1%，最小功率分辨力0.1mW
n可测量交流、直流信号的瞬时有效值、平均值、峰值，电能量等
变频电机、变频器功率测量
n满足GB12668标准
n功率带宽DC, 0.5Hz~100kHz
n电流范围0~50A/电流传感器
n可同时测量输入、输出功率
n50次谐波、失真度分析
各种电源、UPS功率测量
n电流范围0~2A/5A/10A/20A/50A
n功率带宽DC，0.5Hz~10kHz
n可同时测量输入、输出（单相、三相）功率，监测电池充放电量
n自动效率计算
家电性能评价，待机功耗测量
n满足IEC 62301-2011标准
n电流范围0~2A/5A/10A/20A/50A，可测量额定功率和待机功率
n最小功率分辨力0.1mW
n自动识别电器运行/停止/待机等状态，并选择性累积电能量
n50次谐波、失真度分析
照明、LED功率测量
n电流范围0~2A/5A/10A
n最小功率分辨力0.1mW
n可测量驱动电源输入、输出功率、功率因数、效率
n50次谐波、失真度分析
订购信息
本仪器最多支持六个通道且支持不同规格混合搭配。
« AN87500-6-50A多通道功率分析仪（MAX 50A，6通道）（选配MAX 20A/10A/5A/2A）
« AN87500-5-50A多通道功率分析仪（MAX 50A，5通道）（选配MAX 20A/10A/5A/2A）
« AN87500-4-50A多通道功率分析仪（MAX 50A，4通道）（选配MAX 20A/10A/5A/2A）
« AN87500-3-50A多通道功率分析仪（MAX 50A，3通道）（选配MAX 20A/10A/5A/2A）
« AN87500-2-50A多通道功率分析仪（MAX 50A，2通道）（选配MAX 20A/10A/5A/2A）
« AN87500-1-50A多通道功率分析仪（MAX 50A，1通道）（选配MAX 20A/10A/5A/2A）
配件
n电压测试线夹
n电源线
n通信线
选购
nGPIB通信卡
型号
类型
规格
示意图
870_021
通信卡
支持IEEE-488.2
nBNC电流传感器接口
nAC电流传感器
型号
类型
带宽
规格
尺寸效果图
CT117
AC
交流
10kHz
AC：1mA~1200A
变比：1A/1mV
i2000
AC
交流
20kHz
AC：20A/200A/200A
变比：1A/100mV
1A/10mV
1A/1mV
nAC/DC电流传感器
型号
类型
带宽
规格
尺寸效果图
CT210
AC/DC交/直流
DC，10kHz
AC：0.2~100A DC：0.4~150A
变比：1A/10mV
AC：0.5~1000A DC：0.5~1400A
变比：1A/1mV
