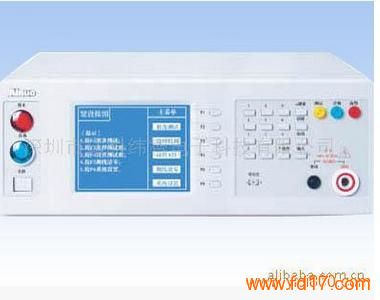

产品型号： | AN9636S/AN9673H |
| 产品品牌： | 青岛艾诺 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-08-11 | |
 |
||
详细说明
★ 新增光伏组件、锂电池专用测试机型
产品特点：
★满足CCC、IEC、EN、VDE、BS、LU、JIS等通用安全标准的要求
★PWM数字功放，耐压测试输出容量500VA（最大击穿电流达100mA，短路电流超过200mA）。
★针对光伏组件IEC61730-2试验要求，专用设计交流耐压6000V、绝缘电阻2500V测试机型AN9636S。
★针对锂电池低电压特点，专用设计低电压高精度绝缘耐压测试机型AN9673H。
★电压缓升与缓降设置、上限与下限报警检测、接地或浮地模式选择、测线归零功能、智能保护。
★支持16通道扫描测试、支持多机联合自动测试。
★用户权限密码功能、键盘锁功能。
★记忆8个测试组，每组8个测试步骤。
★5.4吋LCD显示、菜单操作、中英文双语。
订购与功能扩展
★AN9636H：耐压绝缘分析仪（ACW5000V/100mA、DCW6000V/10mA、IR1000V/10GΩ）。
★AN9635H：耐压绝缘分析仪（ACW5000V/40mA、DCW6000V/10mA、IR1000V/10GΩ）。
★AN9636S：耐压绝缘分析仪（ACW6000V/80mA、DCW6000V/10mA、IR2500V/10GΩ），满足光伏组件
IEC61730-2试验要求。
★AN9673H：耐压绝缘分析仪（ACW500V/20mA、DCW500V/10mA、IR1000V/10GΩ），满足锂电池低电压高
精度耐压测试要求。
★可以选配AN960-08八通道高压扫描仪（高压、回路、开路三态编程设置，可级联扩展）。
产品型号 AN9636S/AN9636H/AN9635H/AN9673H
一般性规格 安装位置 室内，海拔不高于2000米
质保环境 温度 温度： 5℃～35℃
湿度 相对湿度：（20～80）% RH
使用环境 温度 温度： 0℃～40℃
湿度 相对湿度：40℃，（20～85）% RH
存储环境 温度 温度： -10℃～50℃
湿度 相对湿度：40℃，（20～90）% RH
电源输入 220VAC±10%，47～63Hz单相
功耗 空载功耗 <50W
额定负载功耗 <600W
外型尺寸W×D×H（mm） 台式400×475×156
重量（含包装） 约25kg
交流耐压测试 输出电压设定 范围 100V~5000Vac（注：AN9636S最高电压达到6000Vac，9673H最高电压为500Vac）
分辨率 1V
输出电压负载调整率 ±（2%×设定值+5V），空载→额定负载
最大额定负载 AN9636S 6000V/80mA
AN9636H 5000V/100mA
AN9635H 5000V/40mA
AN9673H 500V/20mA
高压变压器容量 500VA（AN9635H的变压器容量为200VA，AN9673H的变压器容量为100VA）
最小短路电流 200mA
输出电压波形 波形 正弦波
频率 50Hz/60Hz可选择
频率精度 ±100ppM
失真度 纯阻负载条件下测试：200V以上失真度优于2%，100V~200V优于5%
交流漏电流报警触发设定 报警上限设置
范围 0.00~99.99mA
（AN9636S最大到80.00mA，AN9635H最大到40.00mA，AN9673H最大到20.00mA）
分辨率 0.01mA
报警下限设置
范围 0.000~9.999mA（AN9673H下限设置最大到2.000mA）
分辨率 0.001mA
持续时间 设置范围 0.5~999.9S
分辨率 0.1S
缓升时间 范围设置 0.0~999.9S
分辨率 0.1S
缓降时间 设置范围 0.0~999.9S
分辨率 0.1S
时间测量精度 ±（3%×设定值+0.1S）
电压输出 输出范围 0.10kV~5.00kV
（注：AN9636S最高电压达到6000Vac，9673H最高电压为500Vac）
输出分辨率 10V
输出精度 ±（2%×设定值+5V）
交流漏电流判定检测 测量范围 0.000~0.200mA 0.200~3.500mA 3.50~99.99mA
分辨率 0.001mA 0.001mA 0.01mA
测量精度 ±（2%×显示值+10字）
结果信息 蜂鸣提示，彩色灯光提示
测线归零 0~2.000mA，自动或手动消除空载时的偏差值
备注 AN9636S最大到80.00mA，AN9635H最大到40.00mA，AN9673H最大到20.00mA
直流耐压测试 输出电压设定 设定范围 100V ~6000Vdc（注：9673H最高电压为500Vdc）
分辨率 1V
输出电压负载调整率 ±（2%×设定值+5V），空载→额定负载
最大额定负载 60VA（注：9673H最大额定容量为5VA）
最大输出电流 10mA
电压纹波系数 在6.00kV，小于1mA漏电流纯阻性负载条件下测试：≤5%
直流漏电流报警触发设定 报警上限设置
范围 0~9999uA
分辨率 1uA
报警下限设置
范围 0.0~999.9uA
分辨率 0.1uA
直流缓冲电流上限设定 12mA，可选择ON或OFF使能
直流充电电流下限设定 0.0~350.0uA，可手动或自动设置
持续时间 设置范围 0.5~999.9S
分辨率 0.1S
缓升时间 设置范围 0.0~999.9S
分辨率 0.1S
时间测量精度 ±（3%×设定值+0.1S）
电压输出 输出范围 0.10kV ~ 6.00kV（注：9673H最高电压为500Vdc）
分辨率 10V
输出精度 ±（2%×设定值+5V）
直流漏电流判定检测 测量范围 0.0~350.0uA 300~3500uA 3.00~9.99mA
分辨率 0.1uA 1uA 0.01mA
测量精度 ±（2%×显示值+5字） ±（2%×显示值+2字）
绝缘电阻测试 输出电压设定 范围 100~1000Vdc（AN9636S
