详细说明

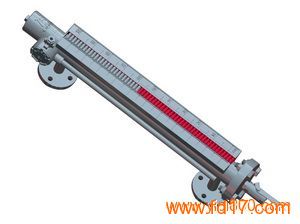

磁翻板液位计仪表可用于各种塔、罐、槽、球型容器和锅炉等设备的介质液位检测。该系列的液位计可以做到高密封，防泄漏和适用于高温、高压、耐腐蚀的场合。它弥补了玻璃板（管）液位计指示清晰度差、易破裂等缺陷，且全过程测量无盲区，显示清晰、测量范围大。磁翻板液位计的零部件材料采用1Cr18Ni9Ti、316L、0Cr18Ni9Ti、1Cr18Ni9Ti衬PTFE（聚四氟乙烯）、PVC、PP等材料及进口元件，具有优秀的可靠性和抗腐蚀性能
测量范围：150～8000mm，对中心距超过8000mm的或远输条件不允许超过长度的液位计可采用分段制造。 工作压力：0.6；1.0；2.5；4.0；6.4；10Mpa 工作温度：F：120℃；G：200℃；H：450℃ 精确度:±10mm 介质密度: 0.5～2.0g/cm3 介质密度差: ≥150kg/m3(测量界位) 环境振动：频率≤25Hz振幅≤0.5mm 跟随速度: ≤0.08m/s 介质粘度: ≤0.4Pa.s,对于粘度大的介质或测量温度低时易结晶的介质,可选用加热夹套型液位计 过程连接:旁路侧面安装法兰:DN25,PN1.0或PN1.6、PN2.5、PN4.0、PN6.4、PN10 开关选项：可选择普通型、防爆型 变送器选项：可选干簧管液位变送器 可选磁致伸缩液位变送器 可选全智能带表显示液位变送器
磁翻板液位计的7个使用注意事项
1.的对超过一定长度（普通型>3米、防腐型>2米）的液位计。
2.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
3.当配有远传配套仪表时需做到如下几条：
4.应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定（禁用铁质）；
5.远传配套仪表上感应面应面向和紧贴主导管；
6.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管（运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性），观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行（腐蚀性等特殊液体除外）；
7.应根据介质情况，不定期清洗磁翻板液位计的主导管清除杂质；
磁翻板液位计配件组装流程
1.本体周围不容许有导磁物质接近，禁用铁丝固定，否则会影响磁翻板液位计的正常工作；
2.如用户自行采用伴热管路时，必须选用非导磁材料，如紫铜管等。伴热温度根据介质情况确定；
3.磁翻板液位计安装必须垂直，磁翻板液位计与容器引管间应装有球阀，便于检修和清洗；
4.介质内不应含有固体杂质或磁性物质，以免对浮子造成卡阻；
5.使用前应先用校正磁钢将零位以下的小球置成红色，其它球置成白色；
6.打开底法兰，装入磁性浮子(注意：重端带磁性一端向上，不能倒装。)；
7.调试时应先打开上部引管阀门，然后缓慢开启下部阀门，让介质平稳进入主导管(运行中应避免介质急速冲击浮子，引起浮子剧列波动，影响显示准确性)，观察磁性红白球翻转是否正常，然后关闭下引管阀门，打开排污阀，让主导管内液位下降，据此方法操作三次，确属正常，即可投入运行(腐蚀性等特殊液体除外)；
8.应根据介质情况，不定期清洗主导管清除杂质；
9.对超过一定长度(普通型>3米、防腐型>2米)的液位计，需增加中间加固法兰或耳攀作固定支撑，以增加强度和克服自身重量；
10.磁翻板液位计的安装位置，应避开或远离物料介质进出口处，避免物料流体局部区域的急速变化，影响液位测量的准确性；
11.当配有远传配套仪表(UB或UK )时需做到如下几条：
a)应使远传配套仪表紧贴液位计主导管，并用不锈钢抱箍固定(禁用铁质)；
b)远传配套仪表上感应面应面向和紧贴主导管；
c)远传配套仪表零位应与液位计零位指示处在同一水平线上；
d)远传配套仪表与显示仪表或工控机之间的连线最好单独穿保护管敷设或用屏蔽二芯电缆敷设；
e)接线盒进线孔敷设后，要求密封良好，以免雨水、潮气等侵入而使远传配套仪表不能正常工作，接线盒在检修或调试完成后应及时盖上。
