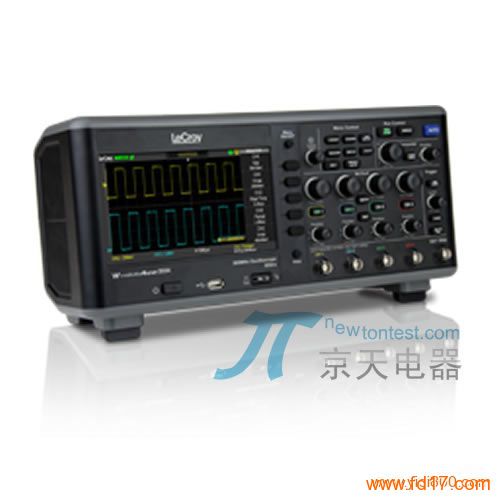

产品型号： | WaveAce 1002 |
| 产品品牌： | 美国力科 | |
| 产品价格： | 10元/台 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2019-11-21 | |
 |
||
详细说明
技术参数：
60MHz,500MS/s,2通道，存储深度1Mpts/通道，7”彩色显示屏，输入阻抗为1MOhm；通道复用时存储深度为2Mpts，采样率为1GS/s
产品名称： WaveAce1002
垂 直
带宽： 60MHz
上升时间： 5.8ns
模拟通道： 2
垂直分辩率： 8-bit
垂直灵敏度： 2mV/div - 10V/div
带宽限制滤波器： 20MHz
最大输入电压： 400Vpk,CATI
输入耦合： ND,DC1MΩ，AC1MΩ
输入阻抗： 1MΩ||18pF
采 集
采样率(单次)： 1GS/s(interleaved)，500MS/s(all channels)
采样率(等效时间采样)： 50GS/s
峰值检测周期： 10ns
存储深度： 1Mpts/Ch
最大内存： 2Mpts
时基范围： 2.5ns/div - 50s/div
探 头
标准探头： 10:1，1:1可切换无源探头(每通道一支)
触 发
触发： 边沿、脉冲宽度、视频、上升时间、交替
测量，数学和波形记录
测量： 幅度，平均值，基数，突发宽度，周期RMS，+占空比，-占空比，下降时间，频率，最大值，中间值，最小值，峰到值，周期，相位，上升时间，RMS，顶部，+宽度，-宽度。外加9种高级沿定时测量参数
数字函数： 加，减，乘，除，FFT(高达1kpts，支持矩形，Von Hann，Hamming或Blakman窗口)
波形序列记录器： 记录和播放由高达2500个波形组成的序列
输入输出接口
USB： USB Host连接存储器，USB Device连接PC和打印机
物理尺寸
外观尺寸(高、宽、厚)： 163mm x 313mm x 115.8mm；6.42" x 12.32" x 4.6"
重量： 2.78kg；6.10lbs.
供电要求
100-240V(±10%)at50/60/400Hz(±5%)
Automatic AC voltage selection.Max power consumption:50W
规格标准
CE Compliant，UL and cUL listed.
Conforms to EN 61326-1，UL61010-1 2nd edition，and CSA C22.2 No.61010-1-04.
性能特点：
Capture and View Waveform Details
Long memory, high sample rate and easy to use zoom capabilities
Automatic Measurements
Measure with 32 different parameters including advanced timing measurements and a dashboard view
Waveform Math and Analysis
Basic math plus FFT for advanced waveform analysis
Connectivity and Documentation
Save waveforms, settings and screen captures to a USB device or directly to a PC
Simple Pass/Fail Testing
Quick mask testing with on screen result counter
Record and Playback Waveforms
Record and playback up to 2,500 waveform captures
Custom Digital Filters
Apply digital filters to isolate specific frequencies or eliminate noise
Triggering
A variety of basic and advanced triggering for capturing a range of different signals
Save All Your Waveforms and Setups
Save up to 20 waveforms and 20 setups to internal memory
A Variety of Acquisiton Modes
Chose from Real Time, Equivalent Time, Peak Detect and Averaging
