产品型号： | BS41 |
| 产品品牌： | 天康 | |
| 产品价格： | 1 | |
| 所 在 地： | 江苏 苏州市 | |
| 发布日期： | 2018-12-04 | |
 |
||
详细说明

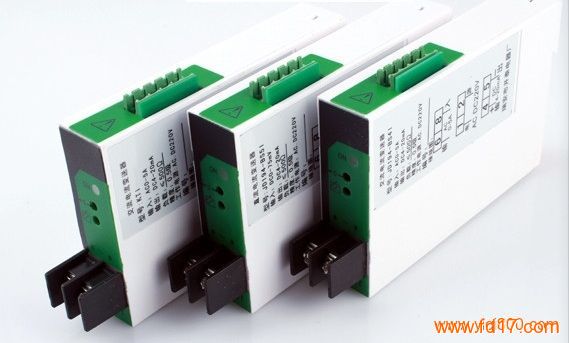

BS41交流电流电压信号隔离变送器0-100V输入4-20mA输出
交流电压变送器可将正弦或畸形交流电压转换成独立于负载且与测量值成比例的直流电流或直流电压信号，符合电磁兼容emc和安全性的所有技术要求和规范。
基本原理
交流电压变送器是由电压互感器、精密整流滤波、及v\i转换电路所组成。电压互感器把0v~100v的交流电压变为所需要的交流电压信号。精密整流电路把交流电压信号放大并整流为相对稳定直流电电压。之后，v\i转换器又将稳定的直流电压信号转变为恒定成比例的电流输出。最终目的是将有效值为0v~100v交流电转换为4ma~20ma直流电流输出(≤200Ω负载)。
技术参数
1. 输入额定值 2. 测量范围 3. 输出额定电流/电压值 通常有 dc4-20ma,dc0-20ma,dc0-5v,dc0-10v,rs485 等 4. 辅助电源 通常有 dc12v,dc15v,dc24v,dc48v,dc220v,ac220v 5. 安装方式 通常 pcb 安装,盘式安装,铜排安装,导轨安装等 6. 精度 一般有 0.2%, 0.5%, 1% 7. 响应时间 一般在 ms 级 8. 输入频率范围 通常在 0-20khz 级以内 9. 输入输出耐压值 通常表示输入侧与输出侧的隔离水平 10. 使用温度范围
