产品型号： | XY-2010B |
| 产品品牌： | 纽迪威光电科技 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 宁波市 | |
| 发布日期： | 2016-05-16 | |
 |
||
详细说明

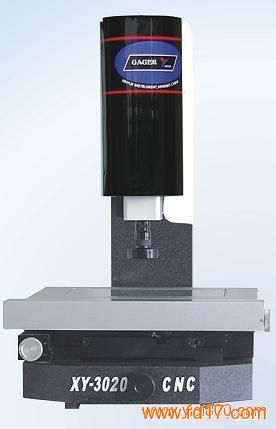

数控型影像测量系统是一款高速、有效、高精度的全自动影像测量仪，工作台移动采用伺服点级驱动，隧洞跟踪。最小移动的精度可精确到1μm，数控型影像测量仪配合自动版测量软件系统，依靠鼠标即可自动控制工作台移动，完成所有的测量功能，操作简单易懂，针对大批量，重复检测的产品科实现自动编程、自动化检测，大大的节省了人力成本，提高了检测效率，并避免了人工操作所带来的测量误差。
三轴均采用日本松下伺服系统，可靠性极高，所有运动控制均由专用高速运动控制卡控制，确保在进行高速测量过程中的运动平稳、准确定位，高效完成检测任务。
功能一：数控型配备三轴联动系统，可根据用户手动操作，软件自动记忆整个测量过程，并自动生成测量程序，点击自动运行系统会按照设定程序自动检测量完整个产品，测量过程和手动过程完全一致，整个操作过程简单易学，测量程序可保存并调用，完全可实现产品批量检测、全检。
功能二：对于开发好的新产品，软件可直接调入设计图纸，并通过软件内部智能转换，通过夹具定位或软件定位，生成改产品的检测程序，系统科根据设计图纸，完成整个产品的尺寸检测，实现新产品的全尺寸检查
机台型号 XY-S2515CNS XY-S3020CNCB XY-S4030XNS
操作方式 手动/自动 手动/自动 手动/自动
工作行程 250*150 300*200 400*300
Z轴行程 200 200 200
光栅尺分辨率 0.5 0.5 0.5
重复精度 ≤2.5 ≤2.5 ≤2.5
综合误差 ≤3.0+L/100 ≤3.0+L/100 ≤3.0+L/100
伺服系统 全闭环伺服驱动系统
CCD 1/3″高清晰彩电CCD
放大倍率 光学倍率0.7X-4.5X 影像放大倍率38X-240X
载物台尺寸 300*200 360*240 460*350
工作台尺寸 410*280 510*370 610*470
外形尺寸 680*500*860 750*550*860 900*650*880
承载重量 40 50 50
仪器总重量 200 300 450
。
