超声波检测仪

	产品型号：	UP9000
	产品品牌：	美国UE
	产品价格：	90000元/台
	所 在 地：	上海 闸北区
	发布日期：	2011-11-02

详细说明

 美国UE超声波检测仪UP9000局放检测仪局放定位仪
一、原理：电弧、电痕和电晕都会形成某种形式的电离而干扰其周围的空气分子，ULTRAPROBE系列超声波探测仪通过检测这种现象产生的高频噪音，利用“外差法”将其编译成人耳可听的声音信号。在正常情况下，电气设备应该是静默的，虽然有时会有持续的嗡嗡声或稳定的机械噪音，但这完全不同于局放产生声音信号。通过仪器接收电气设备产生超声波信号并对其音质和强度进行分析，可以快速的检测局放现象并精确定位。
二、 电力方面应用：任何形式的局放检测定位，电弧、电痕和电晕检测；电气设备变压器、开关柜、绝缘子、断路器、母线套管、CT/PT、电抗器、电缆接头、GIS/GCB、电源柜、通讯柜等局放检测；SF6泄漏检测；气动系统泄漏检测；机械故障检测等
三、产品特点：
1.能够先于其它检测手段如红外检测而检测到早期的故障现象。
2.便携式设备，携带方便，操作简单。
3.通过长距探头LRM2/LRM9或超声波远距接收器UWC2000/UWC9000可以极大增加仪器的检测距离(UWC2000/UWC9000可以检测30米以上的距离)。
ULTRAPROBE系列超声波探测仪是一种超声波接收分析处理仪器，原理类似于收音机，不同在于检测仪接收的是设备运行中所产生的超声波信号，然后通过压电原理将超声波信号转化成为电流信号，通过内部的处理器转化成音频信号。
主要应用范围包括：绝缘子，电缆，开关，母线,.继电器，接触器，接线箱。
在变电站中可测试的部件如绝缘子，变压器及绝缘套等。
超声波检测往往是用于电压超过2000伏特的评估探测，尤其是在封闭的开关设备。特别有用的是在封闭开关设备中识别跟踪问题。其跟踪的频率大大超过了红外线检测设备识别各种严重故障的频率。
对于封闭的开关设备，建议采用这两种测试方法进行评估。
特别需要注意的是：当测试电气设备，请遵循你所在的工厂或公司的安全程序。
有疑问时，请向相关的安全管理者咨询。不要触摸正在运行的电气设备与系统。 检测电弧和电晕的方法类似于泄漏检测的程序。区别在于听到的不是冲击信号声，而是裂纹或嗡嗡声。
例如，作为试图查找电台/电视台干扰或者在变电站的源头，广播电台/电视台或干扰，在变电站，一般的干扰区可以利用一台例如：晶体管收音机或宽波干扰定位器的总探测器查找。一旦基本区被找到，就利用扫描模块是对基本区扫描。如果信号太强烈以致于在仪表上不能跟踪就减低灵敏度，直至最响点被找到，确定问题存在与否是相对简单的。通过对比其中声音的品质和声级，问题声音往往会有很大的不同。

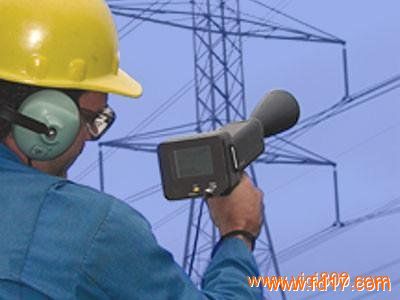

在低电压系统，对于母线的快速扫描常常会找到松动的连接。检查接线盒可发现电弧的形成。从地面检查架空线路，如果信号不是很强烈，你可以使用一个超声波波形集中器UWC2000/UWC9000(一个抛物面反射器)将提高该系统一倍的探测距离，达到30米以上，并提供精确检测。
石化工业应用： 压力、真空泄漏、轴承监测、蒸汽瓣、阀，阀门内漏检测、压缩机，热交换器，齿轮、齿轮箱，泵浦及马达，管路、罐体密封性。
电力电气应用： 火力发电厂空冷岛系统检漏、空冷岛远距离漏点检测、远距离检测高压气体泄漏点，真空，负压泄漏，高压放电耗电故障，高速轴承故障在线检测，检测阀门及管道内漏，空冷系统负压漏点检测、高压冷、热阀门内密封性泄漏检测、发电机组氢气泄漏检测、高空高温高压管道的密封性在线检测，电厂大修期间的各类锅炉、罐体、管道密封性检测，高噪音震动下的电机轴承状态检测，高压开关设备(断电器，隔离开关等)在线质量检测，变压器及高压输电线路接头状态检测 ，风冷岛远距离漏点检测，真空系统管道漏点检测，汽轮机漏点检测，阀门内漏检测、绝缘子故障侦测定位、电气设备局部放电侦测、电晕放电侦测、高压开关绝缘检测，各类关键轴承状态检测，各类废气处理系统的密封性监测，凝汽设备完好性检测，主变压器的高压接头完好性检测，各类高压开关设备(断电器、隔离开关等)在线质量检测。
其它典型应用： 轴承润滑监测、引擎、电泵气蚀、马达、压缩机、运转设备和润滑失效检测，超声波密封非破坏测试、货箱、焊缝、舱门、垫片、电气设备侦测、电气局部放电(电晕)、高压电弧、打火、电火花、漏电痕迹、绝缘老化、电力开关、变压器、继电器、断路器、汇流排/板、绝缘装置检测，热交换器、锅炉及冷却器、凝结器、排气系统、供热系统、耐压测试、压力/真空、容器、空气、氧气、氮气、制冷剂泄漏、阀类/阀门、液压阀座泄漏或阻塞侦测、蒸汽瓣、蒸汽除水闸、风管侦测，机械故障诊断、超声波声发射测试、汽车/飞机/舰船座舱密封测试、输电线路检测、远距离检查，管线、管路泄漏检测、一般机械故障检测和排除。
