产品型号： | BK-G10BX/15BX/20BX/30BX |
| 产品品牌： | 上海标克 | |
| 产品价格： | 32000元/台 | |
| 所 在 地： | 浙江 宁波市 | |
| 发布日期： | 2016-04-05 | |
 |
||
详细说明
设备原理
激光打标机的核心部件是主振功率放大(MOPA)、Q调制和高重频率脉冲掺镱光纤激光器,高可靠性的直流电源在专用控制卡的控制下驱动多模半导体激光器,多模半导体激光器发出的970±10nm的激光被耦合到加金属护套的5mm传输光纤中使掺镱双包层光纤中产生1.06微米波长的激光,激光在传输过程中不断被放大后扩束输出。扩束后的激光束投射到振镜扫描器上，通过计算机控制振镜快速转动及激光的开关，使激光束在X、Y方向扫描，通过F-θ透镜聚集形成几微米直径的光斑作用于加工工件上，使之表面瞬间烧蚀，汽化,最后在工件表面形成需要的各种图形符号。
产品介绍

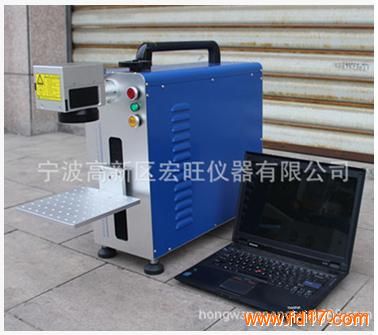

BK-G系列光纤激光打标机由我公司运用现今世界上最为先进的激光技术，研制而成的第三代激光打标机系统。采用光纤激光器输出激光，再经超高速扫描振镜系统实现打标功能，光纤激光打标机电光转换效率高，采用风冷方式冷却，整机体积小巧，输出光束质量好，可靠性高，超长的运行寿命，节能，可广泛应用于各种流水线飞行打标和高速静态打标行业，能满足多种高精度、高效率的激光打标需要，采用世界领先水平的光纤激光器和进口零配件，打标精度高，速度快，性能稳定，寿命长。
可雕刻金属材料和部分非金属材料，主要是应用于对深度、光滑度、精细度要求较高的领域，如手机不锈钢饰片、钟表、模具、IC、手机按键等行业，位图打标，可在金属，塑料等表面标刻出精美的图片，且打标速度是传统的第一代灯泵浦打标机、第二代半导体打标机的3～12倍。
性能特点
l 激光在光纤波里受振荡加大，损耗小，稳定性好，不受外界尘气和机械松动的影响，输出的激光光束稳定。
l 免维护操作，免维护。
l 加工速度快，加工速度是传统激光打标机的2-3倍。
l 全风冷光纤激光器、无耗材、低维护、光电转化率高、功耗小(≤800W)、使用成本底。
l 便携箱式式设计，体积小，特别适应需常更换场地工作，及空间限制的场地。广泛应用在珠宝首饰商店加工及小配件加工的前店后厂模式。
l 环境适应能力强，可在震动、冲击、粉尘、湿度等环境下连续正常工作，易于实现与光纤的耦合，可实现远距离工作。
l 可进行条形码、二维码、文字图形、规则和不规则流水号等打标。
l 软件运行于WINDOWS平台，中/英文界面，能兼容AUTOCAD、CORELDRAW、PHOTOSHOP等软件的文件格式，如PLT、PCW、DXF、BMP等，同时也能直接使用SHX、TTF字库。
应用领域
适合电子元器件，电工产品，IT产业，汽车配件，五金工具制品，精密器械，礼品饰品，医疗器械等高端产品的精密、精细标识打印。典型应用如，塑胶(PA66)隔热条激光飞行打标，金属标牌自动上下料激光打标，包装盒体在线激光打标机等。
技术参数
机型
BK-G10BX
BK-G15BX
BK-G20BX
BK-G30BX
功率
10W
15W
20W
30W
激光波长
1060nm
重复频率
0-100KHZ
光束质量
<2
<3
雕刻线速
≤7000mm/s
最小线宽
0．01mm
最小字符
0.15mm
重复精度
±0.002
供电电源
单相交流90-260V/50Hz-60Hz
打标工件最大高度
100mm（选择170*170mm打标最高80mm）
整机耗电
500W
雕刻深度
≤0.3mm
≤0.5mm
操作系统
WinXP
冷却方式
内置风冷
打标范围
标配110*110mm，选配170*170mm
文件格式
WINDOWS操作系统字库的所有字体/字型
设备外形尺寸（宽*高*深）
210*550*750mm
整机重量
33Kg
系统配置：
序号
标准配置型
生产厂家
配件说明
1
机架
上海标克
一体式机架，方便移动。
2
脉冲光纤激光发生器
深圳创鑫
核心部件泵源、光纤德国美国进口，目前是国内销售量最高，增长最稳定，市场占有率70%以上，充分保证了产品的服务能力。
3
扫描振镜系统
专业定制
国内专业定制，采用德国SCANLAB技术高速数字振镜，打标更精细、更快捷、可靠性高
4
场镜
新加坡波长
进口高精密石英材质、高品质光学镜片
4
红光指示系统
西安激光研究所
军工品质、专业红光指示研究单位，保证长期的使用寿命。
4
控制卡
北京金櫈子
中文版，功能强大，可任意编辑图形文字，支持位图，矢量文件直接导入，支持Plt、ai、dxf、jpg等多格式。
5
控制电源
台湾铭纬
正品渠道保证
6
笔记本电脑建议自配
