产品型号： | NWDZ-L |
| 产品品牌： | ||
| 产品价格： | 面议 | |
| 所 在 地： | 江苏 常州市 | |
| 发布日期： | 2010-08-22 | |
 |
||
详细说明

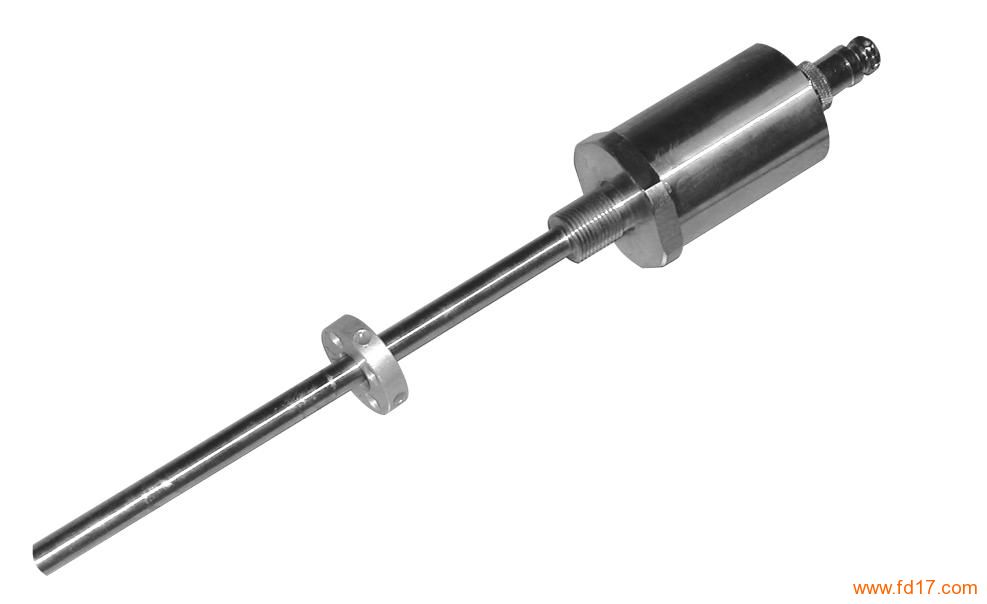

磁致伸缩位移传感器（NWDZ-L系列）为我公司开发的模块组装式位移传感器，测量精度高,安装方便。
磁致伸缩位移传感器（NWDZ-L系列）提供多种输出模式，包括模拟量的电压和电流，数字量的RS485等。数字量输出信号可以提供一个位置、两个位置。详尽的多功能输出模式，为客户提供了更多的选择。
磁致伸缩位移传感器（NWDZ-L系列）为非接触式，永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。长期使用不需要重新标定，也不需要定期维护。
磁致伸缩位移传感器（NWDZ-L系列）可提供不同的安装方式，分为内置式和外置式两种。内置式适用于内置油缸安装，测杆为304L不锈钢压力管。由于采用模块组装，现场更换敏感元件非常简单，完全不用先撤液压，过程快捷，大大减低停产时间。外置式可外置于机床表面等位置。
磁致伸缩位移传感器（NWDZ-L系列）的防爆产品严格按照GB3836.1-2000《爆炸性气体环境用电气设备 通用要求》、GB3836.2-2000《爆炸性气体环境用电气设备 隔爆型“d” 》GB3836.4-2000《爆炸性气体环境用电气设备 本质安全型“i” 》的要求研制、设计、制造。并取得国家仪器仪表防爆安全监督检验站颁发的防爆合格证。隔爆标志：EXdⅡBT6。本质安全标志：EXiaⅡCT6。
应用领域：
◆伺服气、液压油缸活塞位置反馈或预置
◆研磨机械位置反馈或预置
◆铸锻机床位移控制
◆注塑机模板定位与监测
◆木材加工定位控制
◆汽轮机气阻阀门开度的检测与控制
◆水轮机导叶开度的检测与控制
◆其它机械定位和位移检测等
参数：
测量数据 位置
量程范围 50～5000 mm（根据用户要求定制）
非线性误差 0.05%FS
重复性误差 ≤0.002%FS
分辨率 ≤0.02mm
迟 滞 ≤0.002%FS
温 漂 ±50ppm/℃
工作电压 +11VDC～+36VDC
工作电流 ≤15mA(随量程的变化而增减)
工作温度 T1:0～+70℃, T2:-40～+85℃, T3:-50～+125℃
负载特性 电压输出时最大负载电阻3kΩ
电流输出时最大负载电阻600Ω
输出形式 0～5V、1～5V 、0～10V、1～10V、4～20mADC、RS485
工作压力 ≤34MPa(可根据用户要求定制)
电子仓外壳材料 OCr18Ni9(304)
测杆材料 OCr18Ni9(304)、316L不锈钢（特殊定制）
连接形式 M18x1.5、M20x1.5、3/4-16UNF（英制）
引线方式 1、屏蔽电缆线（标准长度：2.8m，也可根据用户要求提供）
2、航空插头（不适用于隔爆型产品）
外壳防护等级 IP65
