产品型号： | NADXC |
| 产品品牌： | 南澳电气 | |
| 产品价格： | 面议 | |
| 所 在 地： | 湖北 武汉市 | |
| 发布日期： | 2021-03-04 | |
 |
||
详细说明

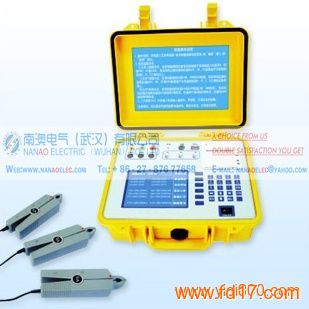

南澳电气NADXC电力谐波测量仪NADXC power harmonic measuring tester
南澳电气NADXC电力谐波测量仪主要性能及技术指标
电网的电能质量是指供给用户受电端,并供用户使用的电能品质的优劣程度的量度。它涵盖五个方面：供电电压允许偏差、公用电网谐波、三相电压不平衡度、电力系统频率允许偏差、电压允许波动和闪变。
南澳电气NADXC电力谐波测量仪报警仪的测试对象为45～65Hz交流工频信号的测量，具体技术参数如下：
1. 南澳电气NADXC电力谐波测量仪测量精度：
表1 南澳电气NADXC电力谐波测量仪仪表主要性能及技术指标
参 数 测量范围 工 作 误 差 分辨力 备 注
交流电压 ( 10～500）V ±（0.4%读数+0.1%量程） 0.1V 最大：600V
交流电流 选配电流钳 0.001A 最大：1.1倍
功 率 U*I*PF PF=1.0：±（0.4%读数+0.1%量程）
PF=0.5：±（0.8%读数+0.2%量程） < 200W 0.1W
≥200W 1W 测试电流 > 0.01*电流量程
功率因数 0.20～1.00 ±0.02 0.01 > 0.5A;
频 率 （45～65）Hz ±0.01 Hz 0.01 Hz U > 50 V
电 能 9999.9 MWh PF=1.0：±（0.4%读数+0.1%量程）
PF=0.5：±（0.8%读数+0.2%量程）
时 间 1m～999h59m ±0.05 ％ 1 秒钟
谐 波 1 ～ 50 次
实时时钟 24 小时格式 1 秒钟
注： 南澳电气NADXC电力谐波测量仪电流量程参照仪表选配的电流钳，顾客订货时应该确认适宜的电流钳。
2. 南澳电气NADXC电力谐波测量仪其他参数：
输入方式：电压电流均为浮置输入；
输入阻抗： 电压端子：≥ 600 kΩ；
电流端子：电流钳
测量信号最大峰值：电压电流均为最大量程的1.6倍；
转换速率：约20000次/秒；
显示更新：约2次/秒；
整机功耗：< 5W；
仪表重量：约 4 kg
仪表尺寸: 宽 x 高 x高：（264×117×330）mm
3. 南澳电气NADXC电力谐波测量仪工作环境：
大气压力：（86～106）kPa ；
温度：（0～40）℃ ；
湿度：≤85 %RH
工作电源： AC 220V±15% 50/60Hz
