产品型号： | KTR |
| 产品品牌： | 迈恩 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-07-31 | |
 |
||
详细说明

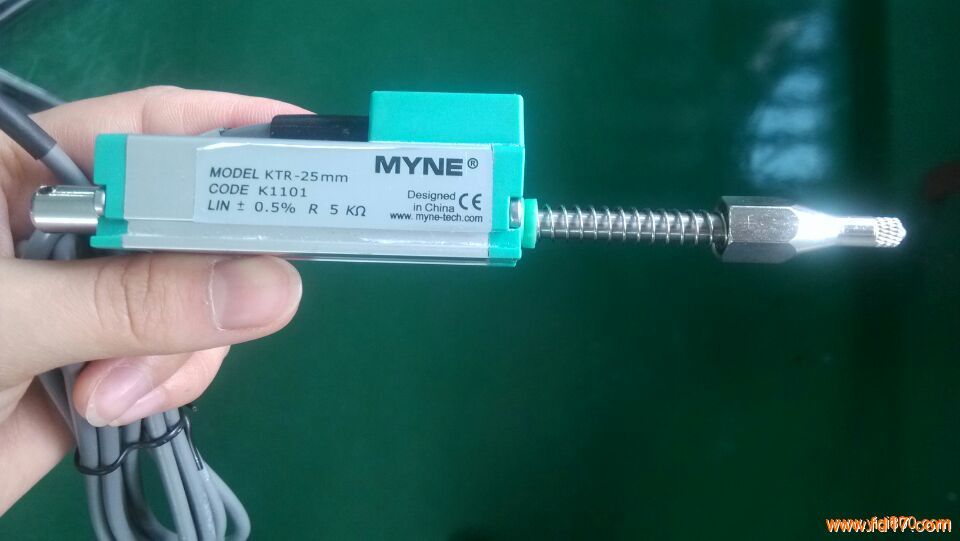

通用KTR微型自恢复系列直线位移传感器，有效行程5mm～100mm，两端均有2mm缓冲行程，精度1%～0.3%FS。外壳表面阳极处理，防腐蚀；内置导电塑料测量单元，无温漂，寿命长；具有自动电气接地功能。密封等级为IP67，有直接出线和五芯插头插座输出两种选择，可以适用在大多数通用场合，特别适用于安装空间狭小的场合；顶推杆无需安装，无需对中，顶推角90±3°，允许顶推极限运动速度为3m/s。
KTR微型自恢复系列参数表
公称行程规格 mm 5 10 15 20 25 50 75 100
电阻行程(A.E) mm 5 10 15 20.5 25.5 50.5 75.5 101
机械行程(M.T) mm 9 14 19 25 29.5 54.5 79.5 105
相对线性精度(FS) ±% 1% 0.5% 0.3%
电阻值±10% KΩ 2 5
解析度/分辨率 模拟 Infinite无限解析
重复性精度 mm 0.01
最大工作速度 m/s 3
建议输出环电流 μA 1
使用温度环境 ℃ -40℃ ～ +120℃
输出信号类型 Vdc 0～100%给定输入电压（随位移变化而比例变化），备注：作为指示用，不能带负载
尺寸A mm 43 48 53 58 68 93 118 143
重量(不含配件) g 56 58.5 60 61.5 63 70 77 84
备注 内置弹簧 外置弹簧
特性：体积小巧
使用寿命高达5千万次运动
传感器带复位弹簧
可在各种恶劣环境下使用（潮湿、油污、灰尘）
防护等级IP67
DIN标准触点
双轴承连动杆
不受冲击和震动影响
电缆方式连接
说明：外壳 阳极氧化铝
装配 扣压式固定支架
传动装置 不锈钢。
轴承 回转滑动轴承
电阻元件 导电塑料
电刷组件 贵金属多触电电刷，带弹性阻尼
电气连接 3芯无内应力的屏蔽电缆长1.2米长
