产品型号： | KTC/LWH |
| 产品品牌： | 迈恩 | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-07-31 | |
 |
||
详细说明

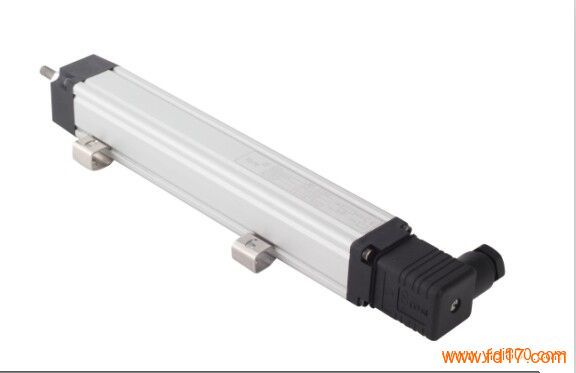

该系列位移传感器用于测量和控制系统中，对位移和长度进行直接和绝对测量。工作量程最大达900mm以及高分辨率（0.01mm）可提供精确的线性位移测量。
传感器的结构设计上考虑方便安装及拆卸。
传感器内外结构表面经过特殊处理，可在高速低磨损状态下工作。传感器前端的柔性缓冲轴承可以克服传动杆的一些微小侧向应力，保证传感器正常工作。传感器导电材料固定和结构设计等工艺保证即使在最恶劣的条件下传感器也能可靠工作。
传感器四面都有安装槽，这样就方便安装时尽量将导电材料面朝下安装，避免传感器内部有微小杂物颗粒存在从而影响传感器的寿命。
LWH拉杆系列参数表（表一）
型号LWH 75 100 125 150 175 200 225 250 275 300 350 400 450
有效行程
（A.E）mm 75 100 125 150 175 200 225 250 275 300 350 400 450
电气行程mm 76 102 127 152 177 203 228 253 278 304 356 406 457
电阻KΩ±10% 3 5 10
阻值公差±% 20
线性度±% 0.1 0.1 0.09 0.08 0.07 0.06 0.06 0.05 0.05 0.05 0.05 0.05 0.05
重复精度mm 0.013
分辨率 无限分辨率
电刷工作电流 <1μA
故障时电刷最大电流 10μA
最大允许供电电压 42V
电压的有效温度系数比 5(典型值) 10ppm/k
绝缘电阻(500VDC,1bar,2s) >10MΩ
绝缘强度(50Hz,2s,1bar,500VDC) <100μA
机械行程mm
（尺寸M.T) 83 109 134 160 185 210 236 261 286 312 363 414 465
外壳长度mm
（尺寸A） 139 164 190 215 240 266 291 317 342 368 418 469 519
驱动力
水平方向 <10N
垂直方向 <10N
固定螺钉最大允许转矩 240Ncm
其它长度可根据要求定制
环境参数
温度范围 -30℃....+100℃
振动 5.Hz...2000Hz
Amax=0.75mm
Amax=20g
冲击 50g
11ms
使用寿命 >50X106次
工作速度 10m/s max
运行加速度 200(20g)m/s 2max
保护等级 IP54(DIN400 50 / IEC 529)
LWH拉杆系列参数表（表二）
型号LWH 500 550 600 650 700 750 800 850 900 950 1000 1150 1250
有效行程
（A.E）mm 500 550 600 650 700 750 800 850 900 950 1000 1150 1250
电气行程mm 508 559 610 661 712 762 813 863 914 964 1015 1158 1259
电阻KΩ±10% 10 20
阻值公差±% 20
线性度±% 0.05 0.05 0.05 0.05 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04 0.04
重复精度mm 0.013
分辨率 无限分辨率
电刷工作电流 <1μA
故障时电刷最大电流 10μA
最大允许供电电压 42V
电压的有效温度系数比 5(典型值) 10ppm/k
绝缘电阻(500VDC,1bar,2s) >10MΩ
绝缘强度(50Hz,2s,1bar,500VDC) <100μA
机械行程mm
（尺寸M.T) 515 566 617 667 718 769 820 871 922 972 1022
外壳长度mm
（尺寸A） 570 621 671 721 772 822 873 923 974 1024 1075
驱动力
水平方向 <10N
垂直方向 <10N
固定螺钉最大允许转矩 240Ncm
其它长度可根据要求定制
环境参数
温度范围 -30℃....+100℃
振动 5.Hz...2000Hz
Amax=0.75mm
Amax=20g
冲击 50g
11ms
使用寿命 >50X106次
工作速度 10m/s max
运行加速度 200(20g)m/s 2max
保护等级 IP54(DIN400 50 / IEC 529)
特性：使用寿命长-运行次数可达50×106次，
线性优异
分辨率高于0.01mm
高运行速度
DIN430650标准插头和插座
防护等级IP67
说明：外壳 阳极氧化铝
装配 扣压式固定支架
传动装置 不锈钢，可旋转
轴承 回转滑动轴承
电阻元件 导电塑料
电刷组件 贵金属多触电电刷，带弹性阻尼
电气连接 DIN43650标准4极镀银插座
发货时包含：1个免费插座GDM3009
1个密封垫 GDM3-16
2个固定支架和4个螺丝
推荐附件：铰接头（参看附件）Z60/Z301
过程控制显示器MAP用于输出直接显示
信号调节器MUW/MUK，用于标准化输出信号
V/A转换模块，可选配两线电流或三线制
重要提示：在技术指标中所列的线性度、使用寿命和温度系数等参数，是传感器工作在以运算放大器作为传感器分压输出信号的电路接口，且通过电刷的负载电流le≤1μA
发货时包含： 推荐附件： 注意事项： 安装说明
个免费插座GDM2009 EDM33-98,
铰接头（参看附件）Z60 在数据表中所列的线性度、使用寿命、微线性度、抗外干扰阻止和分压形式的温度系数等数值，是传感器工作在以运算放大器作为电压输出器输出电压给电刷，且电刷上不带负载（le<1μA)的条件的得出的。 推荐采用滑块在下的“倒置式”安装，只有在此种方式安装，才能保证传感器在各种使用环境中对检测元件提供有效保护。
1个密封圈GDM3-16EEM 33-99， 过程控制显示器MAP带显示头
2个安装支架和4个螺钉 信号调节器MUW/MUK,用于校准输出信号。
如有更改，恕不另行通知
