产品型号： | YGTB |
| 产品品牌： | 【重庆一铭】 | |
| 产品价格： | 面议 | |
| 所 在 地： | 重庆 沙坪坝区 | |
| 发布日期： | 2020-08-13 | |
 |
||
详细说明

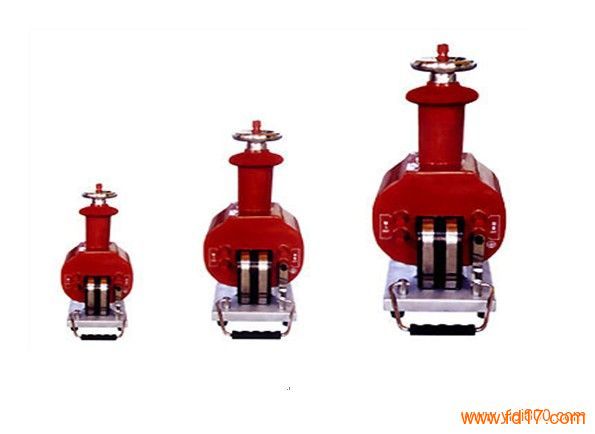

干式试验变压器YGTB
1、工作原理：
本系列产品输入电压为200V或400V接入配套的控制箱（台），经自耦调压器调节输入电压至试验变压器初级绕组（低压），利用电磁感应原理，在次级绕组（高压）按其与初级绕组匝数之比可获得同等倍数的输出高压，从零伏连续可调到额定的最高值。在作直流耐压及泄漏电流测试时，只要把高压硅堆旋装在高压输出端，即可取得直流高压，其幅值是工频高压值的1.414倍。
2、性能指标：
1、阻抗电压: ≤12%
2、输出电压波形: 正弦波
3、表面温升: ＜55℃
4、空载电流: ＜4%
5、允许连续运行时间: 60min
3、技术参数：
规 格 型 号 容
量 输入
电压 输出
电压 输出
电流 输出直流高压 重
量
( kVA ) ( V ) ( kV ) ( mA ) ( kV ) ( kg )
1.5/50 1.5 200
或
400 50 30 70 15
3/50 3 60 20
5/50 5 100 30
10/50 10 200 40
15/50 15 300 50
20/50 20 400 55
25/50 25 500 60
30/50 30 600 65
5/100 5 200
或
400 100 50 140 60
10/100 10 100 65
15/100 15 150 70
20/100 20 200 75
25/100 25 250 80
15/120 15 120 125 85
20/120 20 160 90
25/120 25 200 95
30/120 30 250 100
