产品型号： | DTD433MC_S4 |
| 产品品牌： | 达泰 | |
| 产品价格： | 10元/套 | |
| 所 在 地： | 陕西 西安市 | |
| 发布日期： | 2018-08-14 | |
 |
||
详细说明
中短距离无线监控方案
u 项目背景
某华北水泥厂，中控制室的PC机，通过上位机软件无线检测2000米以外，现场90个电磁阀的运行状态，并且无线控制每一台电磁阀的启停。从而节省人力物力。
u 解决方案
电磁阀端：现场无线采集控制终端采用西安达泰电子DTD433HC_44模块，该模块提供4路无源开关量信号输入，同时提供4路无源开关量信号输出。既可以采集运行状态，也可以控制电磁阀启停。
PC端：PC端采用西安达泰电子DTD433MC_S4无线数据终端模块，该模块提供RS232/RS485/USB通讯接口，可以方便和电脑进行串口数据通讯。
数据显示存储：PC端可以运行组态软件，或者根据标准的Modbus Rtu通讯协议编写软件。

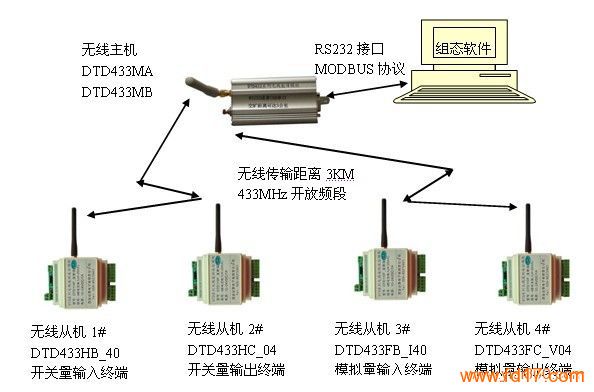

u 硬件产品示意图
u 工作流程
MODBUS串行链路协议是一个主-从协议。DTD433MC_S4无线MODBUS通信也就是RS485总线网络所采用的“轮询”方式。这种方式首先需要设1个主机（主节点、主站）,主机型号为DTD433MC_S4，其余为从机（子节点、子站），从机型号为DTD433HC_44，所有从机都有一个唯一的地址。从机在没有收到来自主机的请求时，不会发送数据。从机之间不会互相通信。
