产品型号： | CSL-1，CSL-2 |
| 产品品牌： | OLSON | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2013-06-13 | |
 |
||
详细说明
超声跨孔测试是一种最准确、最可靠的技术，评估
混凝土或是水泥浆深基础的完整性，检查、诊断混凝土
钻孔灌注桩和地下连续墙的混凝土质量和缺陷。

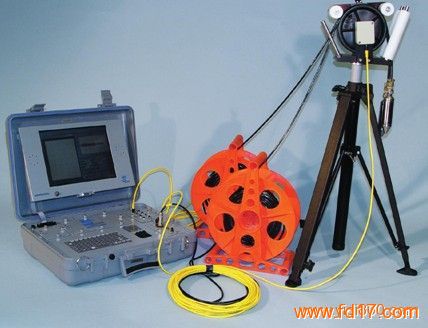

型号：CSL-1，CSL-2
其中CSL-1型为单通道系统，具有一个发射装
置和一个接收装置，CSL-2型为双通道系统，具有
一个发射装置和两个接收装置。在检查、诊断混凝
土钻孔灌注桩和地下连续墙的质量时，可以在预埋的测管内注满水，然后将超声波跨孔测试系统的收发探头放入孔中进行测试，测试不仅成本低廉，而且测试结果非常准确可靠。
超声波跨孔测试系统的改进：
根据以往混凝土钻孔灌注桩和地下连续墙数万次测试获得的成功经验，该系统获得了全面的改进，包括对FreedomData PC电脑的改进。超声波跨孔测试系统工作时，将超声波发射探头沿测管徐徐放下直至底部，另一个测管里已经放好的接收器就会开始工作，并在探头被提升出来时记录超声波在桩内的变化情况。探头的水诊器带有测距轮，测试的间隔定为6cm（或0.2ft）。 测试管可以使用PVC塑料管或者钢管，通常内径为38～50mm（1.5～2inches）。
CSL-1型超声波测试系统现场采集分析数据的速度：
测试只需要2个人就可以进行，4分钟内就可以完成长度为30m的桩的测试，并记录500个测试数据。如果只有1个人操作，测试时间需要8分钟。
CSL-2型超声波测试系统专门有特殊的装置，可以备有第二个水诊器接收探头进行测试，这样测试时可以同时记录两个测管内的测试数据，大大的提高了大直径桩和地下隔墙的测试速度所有的测试数据记录在FreedomData PC电脑的硬盘里，稍后可以浏览和对记录进行单独存档。使用刻录光盘可以长期保存数据，防止丢失。
测试时，某个测试深度上的超声波信号接收时间延长（速度减低）和能量减少，则可能表示这个位置极有可能存在缺陷。这些信息会立即在FreedomData PC电脑的屏幕上显示并打印输出。
单孔声波测试（SSL）：将发射探头和接收探头放在同一个测孔内测试，可以立即测试出测管周围混泥土的质量情况。
性能指标：
● CSL-1型为单通道系统，具有一个发射装置和一个接收装置；
● CSL-2型为多通道系统，具有一个发射装置和两个接收装置；
● 水诊器作为发射器和接收器可以互换，带防水接头；
● 便携式的Freedom Data PC电脑使用内部充电电池并带有Windows界面的数据分析软件；
● NEMA-4设计可适用于所有的恶劣气候，结构坚固耐用；
● 使用缺陷成像软件作为测试结果分析参考；
● 事后可以浏览所有测试的信号记录；
● 允许使用自动数据采集功能；
● 输出打印功能或选配现场便携式打印机；
● 屏幕上立即显示测试结果和实时扫描图形，标注时间、速率、能量等等；
● 屏幕上的光标可以更加精确的显示缺陷的深度和程度；
● 自动截取缺陷，生成报表，分析和使用都非常简单；
● 完美的设计，可以扩大混凝土测试距离，最大可达8m；
● 单人或双人就可以操作；
● 使用内部电池供电或是12VDC汽车电源，也可以使用90-260VAC交流电；
● 使用英制或公制单位；
技术指标：
● 模块化的接收器：可插入Freedom Data PC控制单元；
● 水听器信号放大倍数：×1~×8000；
● 模块化的脉冲发射器：可插入Freedom Data PC控制单元；
● 激励电压范围：400~500V；
● 水听器尺寸：长度12cm，直径32mm；
● 水听器电缆：铠装电缆，长76.2m，带防水接头(接入线辊)；
● 接收器连接电缆：3m；
● 发射器连接电缆15m；
● 垂直分辨率：1.5cm或6cm；
● 软件：Windows版本的CSL软件；
