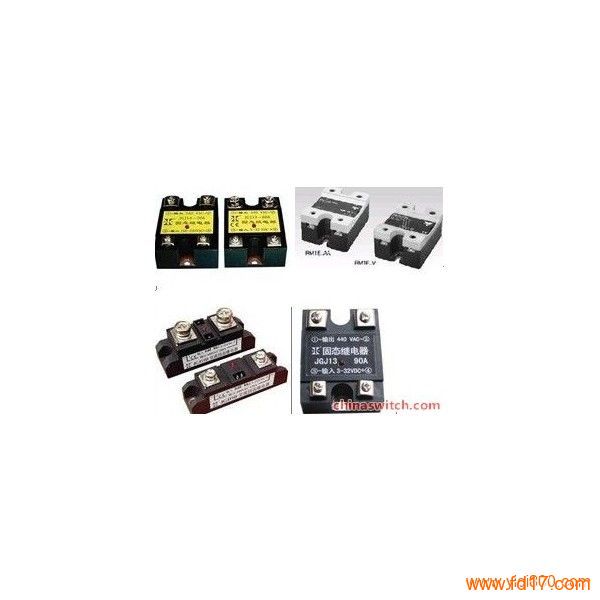

产品型号： | JGJ13D |
| 产品品牌： | ||
| 产品价格： | 45元/个 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2015-10-08 | |
 |
||
详细说明
直流固态继电器 JGZ02 一、产品说明 1、JGZ02主要用于工业自动化中，弱电与强电隔离控制以及各种大功率的直流电气设备。如直流电动机、电磁阀、 电磁震动器、发动电机等。 2、输入与输出回路之间光隔离。 3、控制信号与TTL逻辑接口。 4、晶体管输出，通态压降小，开关速度快。 5、发光二极管指示工作状态。 6、环氧树脂封装一体，抗震防腐，工作可靠。 7、产品主要用于工业自动化中，弱电与强电隔离控制以及各种大功率的直流电气设备。如直流电动机、电磁阀、 电磁震动器、发动电机等。二、技术参数 1、控制电压：3～9 VDC 12～24 VDC 5～32 VDC 2、控制电流：5～35mA 3、工作指示灯：LED 4、通断时间：≤5mS 5、负载电压：100VDC、200VDC、400VDC、600VDC、900VDC、1200VDC 6、最大负载电流：10、20、30 …… 100、120、150A 7、通态压降：≤1.8V 8、断态电压：≥100V、≥200V、≥400V、≥600V、≥900V、≥1200V 9、断态电压上升率：≥500V/μS 10、隔离电压：≥1800V 11、绝缘电压：≥2000V 12、绝缘电阻：≥100MΩ 13、工作温度：－20 ～ 75 ℃ 14、电源频率：50/60 HZ 15、散热条件：≥20A配散热器,≥40A再加风扇强冷 16、负载电流安全系数：阻性负载取2.5-3倍,感性负载取3-5倍 17、外形尺寸：58×45×21 mm3 三、外形尺寸、安装接线图 四、温度曲线
