产品型号： | |
| 产品品牌： | 米朗/miran | |
| 产品价格： | 面议 | |
| 所 在 地： | 广东 深圳市 | |
| 发布日期： | 2017-06-13 | |
 |
||
详细说明
在铁磁质中磁化方向的改变会引起介质晶格间距的改变，从而使得铁磁质的长度和体积发生改变，即：磁致伸缩现象，也称为威德曼效应，其逆效应称为维拉里效应.
磁致伸缩传感器的原理是利用两个不同磁场相交时产生一个应变脉冲信号，然后计算这个信号被探测所需的时间周期，从而换算出准确的位置。这两个磁场一个来自磁环中的永磁铁，另一个来自传感器电子仓中的电子部件产生的激励脉冲。激励脉冲沿传感器内用磁致伸缩材料制造的波导丝以声速运行。当与磁环中的永磁场相交时，由于磁致伸缩现象，波导丝产生的机械振动形成一个应变脉冲。应变脉冲很快便被电子仓中的感测电路探测到。从产生激励脉冲的一刻到应变脉冲被探测到总的时间乘以固定的声速，我们便能准确的计算出磁铁的位置变化。这个过程是连续不断的，所以每当磁环位置改变时，新的位置会被迅速测量出来。由于输出信号是真正的绝对值，而不是比例的或需要再放大处理的信号，所以不存在信号漂移或变值的情况，更不必像其他传感器那样需要定期重标。
磁致伸缩传感器为非接触式，永不磨损。具有高分辨率、高精度、高稳定性、高可靠性、响应时间快、工作寿命长等优点。传感器不用重新标定，也不用定期维护。

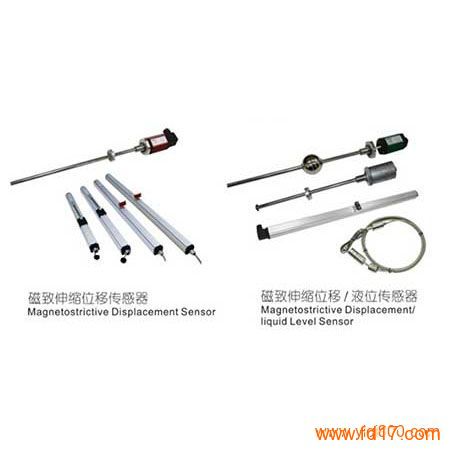

米朗系列磁致伸缩位移传感器系列，有效行程75mm～3000mm，两端均有5mm缓冲行程，有电压、电流、RS485输出。外壳表面阳极处理，防腐蚀；内置进口波导丝作为测量单元，经DSP数字信号处理，精度高，无温漂，无接触，寿命长达二十年；可以适用在大多数应用场合；拉杆球头具有0.5mm自动对中功能，允许最大运动速度为10m/s。
主要技术性能指标
★ 量程范围:50～5000mm
★ 供电电压: +24VDC
★ 输出形式/模拟信号：4〜20mADC、0〜5VDC、1〜5VDC、0〜10VDC 数字信号：RS485、MODBUS
★ 负载能力: 电压信号输出负载≥4KΩ 电流信号输出负载≤500Ω
★ 非线性误差: ±0.05%FS；200mm以下最大误差100μm
★ 重复性误差: 优于0.005%FS
★ 分辨率: 优于0.005%FS
★ 迟滞 : 优于0.002%FS
★ 工作温度: 0〜+70℃ -15〜+60℃ -25〜+70℃ -40〜+85℃
★ 测杆材料: 0Cr18Ni9（304）316不锈钢（特殊定制）
★ 电子仓外壳材料:0Cr18Ni9（304）316不锈钢（特殊定制）
★ 引线方式: PVC屏蔽电缆线（默认长度：1m，也可根据用户要求提供）
★ 外壳防护等级: IP67
MTC为拉杆式磁致伸缩位移传感器，常用于研磨机械位置反馈或预警、木材加工定位控制、水轮机导叶开度的检测与控制、纸张和塑料薄膜成型、挤注模具机械、吹塑、铸造锻压机床位置预置和反馈、大地测量系统、阀门开度的预置和反馈等不同领域。
MTF为滑块式磁致伸缩位移传感器，适用于研磨机械、铸造锻压机床、龙门机床、木材机械的位置预置和反馈，测量机械的位移，铁路桥梁的调节等。
MTM为滑块悬浮式磁制伸缩位移传感器，适用于高速运动系统的实时测控，也适用于复杂的干扰环境（抗变频干扰），广泛使用于设备的液压设备中，非常便于现场的接线安装。
MTL为浮球液位式位移传感器，浮球有球状与柱状两种。可广泛应用于石油、化工、水利、制药、食品、饮料、水文监测、水处理等行业的各种液罐液位的计量与控制。
MTL1为油缸高压内置式位移传感器，常用于航天加油系统、汽车加油系统、机械加油系统及各种液压罐的测量与控制系统。
MF为防腐蚀型浮球液位传感器，传感器壳体由防腐性能优越的四氟乙烯材料全面保护，可长期置于酸、碱、有机溶剂等测量环境恶劣的工作场合而产品性能不受影响。常用于化工、医药等特殊行业腐蚀性液体液位的液位测量与监控。
MFT为分体式浮球液位传感器，传感器测杆与电子仓分离安装，中间由导线连接。可以满足特殊的安装空间非常狭小的安装需求。
MBT为表头显示浮球式液位传感器，表头可显示测量介质液位、温度变化。
MR为柔性软管式位移传感器（防爆型），此款传感器适合长行程的位移测量或液位测量。
除此之外，米朗可特殊定制生产各个型号防爆型磁致伸缩位移传感器。主要应用于在油井平台、油罐、油品的储存和运输监测、石油化工设备、炼油、氧气传输系统、氢气设备、电站、锅炉、热电机组、石化环保空压轻工机械冶金以及其他有防爆要求的测量环境。
