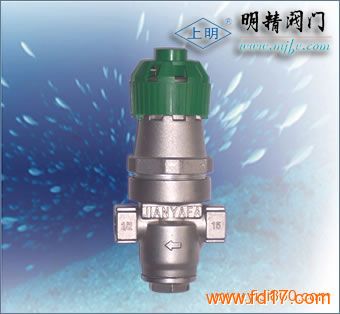

内螺纹活塞式蒸汽减压阀

	产品型号：	Y13H
	产品品牌：	上明
	产品价格：	260元/台
	所 在 地：	上海 闸北区
	发布日期：	2021-07-05

详细说明

一、产品[内螺纹连接先导活塞式蒸汽减压阀]的详细资料：

产品型号：Y13H型

产品名称：内螺纹连接先导活塞式蒸汽减压阀

产品特点：本系列减压阀属于先导活塞式减压阀。由主阀和导阀两部分组成。主阀主要由阀座、主阀盘、活塞、缸套、弹簧等零件组成。导阀主要由阀座、阀瓣、膜片、弹簧、调节弹簧等零件组成。通过调节调节弹簧压力设定出口压力，利用膜片传感出口压力变化，通过导阀启闭驱动活塞调节主阀节流部位过流面积的大小，实现减压稳压功能。本产品主要用于蒸汽管路，起减压稳压作用。



二、主要技术参数和性能指标：

公称压力(Mpa)
 1.6
 2.5

壳体试验压力(Mpa)*
 2.4
 3.75

密封试验压力(Mpa)
 1.6
 2.5

最高进口压力(Mpa)
 1.6
 2.5

出口压力范围(Mpa)
 0.1-1.0
 0.1-1.6

压力特性偏差(Mpa)△P2P
 GB12246-1989

流量特性偏差(Mpa)△P2G
 GB12246-1989

最小压差
 0.15
 0.15

渗漏量
 GB12245-1989


*.壳体试验不包括膜片、顶盖。

三、主要零件材料：

零件名称
 零件材料

阀体 阀盖 底盖
 WCB

阀座 阀盘
 2Cr13

缸套
 2Cr13/25(镀硬铬)

活塞
 2Cr13/铜合金

活塞环
 合金铸铁

导阀座 导阀杆
 2Cr13

膜片
 1Cr18Ni9Ti

主阀弹簧
 50CrVA

导阀主弹簧
 50CrVA

调节弹簧
 60Si2Mn


四、流量系数(Cv)：

DN
 15
 20
 25
 32
 40
 50

Cv
 1
 2.5
 4
 6.5
 9
 16


五、上明牌Y13H型内螺纹活塞式蒸汽减压阀连接尺寸：

公称通径DN
 G
 L
 H
 Hl

15
 1/2"
 140
 295
 90

20
 3-4"
 140
 330
 98

25
 1"
 160
 330
 110

32
 1-1/4"
 180
 330
 110

40
 1-1/4"
 200
 345
 125

50
 2"
 230
 345
 125


订货须知：
一、①Y13H型内螺纹活塞式蒸汽减压阀产品名称与型号②Y13H型内螺纹活塞式蒸汽减压阀口径③Y13H型内螺纹活塞式蒸汽减压阀是否带附件以便我们的为您正确选型。
二、若已经由设计单位选定明精公司的Y13H型内螺纹活塞式蒸汽减压阀型号，请按Y13H型内螺纹活塞式蒸汽减压阀型号直接向我司销售部订购。
三、当使用的场合非常重要或环境比较复杂时,请您尽量提供设计图纸和详细参数，由我们的明精阀门专家为您审核把关。
