气动V型活塞式调节球阀

	产品型号：	ZSHV
	产品品牌：	上明
	产品价格：	1120元/台
	所 在 地：	上海 闸北区
	发布日期：	2020-09-23

详细说明

一、产品[气动V型调节球阀]的详细资料：

产品型号：ZSHV

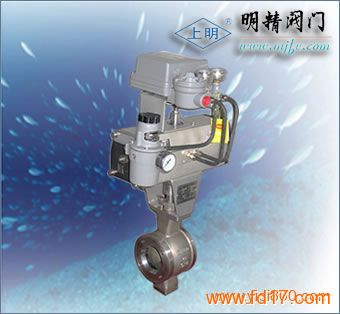

产品名称：气动V型活塞式调节球阀

产品特点：上明牌ZSHV气动V型活塞式调节球阀具有特殊形状的固定式V型切口球体和可调金属阀座结构，当阀关闭时，V型切口与阀座形成楔形剪切作用，可防止球体和阀座之间污物产生的卡死现象，具有自清结功能，特别适用于含纤维料浆，污水和粘性颗粒的介质，配以阀门定位器可实现连续调节，并具流阻小，调节范围广，是一种用途广泛高质量的调节阀。气动V型调节球阀,气动调节球阀,调节球阀。



二、上海明精防腐阀门制造有限公司气动V型活塞式调节球阀主要外形和连接尺寸单位（mm）：

VQ671H-16

通径DN
 L
 L1
 D
 D1
 H1
 H
 W

mm
 in

25
 1″
 50
 25
 64
 38
 57
 330
 140

40
 1 1/2″
 60
 25
 82
 49
 63
 375
 164

50
 2″
 75
 32
 100
 60
 92
 398
 190

65
 2 1/2″
 85
 38
 120
 75
 100
 408
 210

80
 3″
 100
 45
 131
 89
 108
 450
 247

100
 4″
 115
 50
 158
 113
 117
 465
 276

125
 5″
 135
 55
 180
 140
 140
 525
 348

150
 6″
 160
 65
 216
 164
 177
 578
 378

200
 8″
 200
 80
 268
 205
 200
 650
 432


三、材料选用表：

零件号
 单台数量
 零件名称
 材料
 规格
 涂层（备注）

01
 1
 缸体
 压制铝合金
 GB1173-86 ZL106
 A-B-C-D

02
 2
 活塞
 铝合金
 GB1173-86 ZL108
 -
03
 2
 端盖
 铝合金
 GB1173-86 ZL108
 C-D

04
 1
 输出轴
 锻钢
 - 镀镍

05
 2
 轴承（活塞属）
 尼龙46
 - -
06
 1
 轴承（齿轮轴顶部）
 尼龙46
 - -
07
 1
 轴承（齿轮轴底部）
 尼龙46
 - -
08
 1
 推力轴承（齿轮轴）
 尼龙46
 Y1Cr18Ni9
 -
08a
 1
 推力轴承（齿轮轴）
 不锈钢
 - -
09
 2
 柱塞
 腈类橡胶
 - -
10
 2
 螺栓（外部）
 不锈钢
 Y1Cr18Ni9
 -
10a
 2
 螺栓（内部）
 不锈钢
 Y1Cr18Ni9
 -
11
 4
 0型圈（螺形密封）
 腈类橡胶
 - -
11a
 4
 垫圈
 不锈钢
 Y1Cr18Ni9
 -
12
 4
 螺母（行程调整）
 不锈钢
 Y1Cr18Ni9
 -
13
 8
 螺栓（端盖）
 不锈钢
 Y1Cr18Ni9
 单台数量为12

13a
 8
 垫栓（端盖）
 不锈钢
 Y1Cr18Ni9

14
 2
 O型圈（端盖）
 腈类橡胶
 - -
15
 2
 轴承（活塞头）
 尼龙46
 - -
16
 2
 O型圈（活塞）
 腈类橡胶
 - -
17
 2~12
 弹簧
 合金弹簧钢
 - 环氧涂层

18
 1
 弹性档圈（齿轮轴）
 合金弹簧钢
 - 镀镍

19
 1
 行程指示轮
 尼龙
 - 此两项需根据要求供货

20
 1
 螺栓/垫圈
 不锈钢
 Y1Cr18Ni9

21
 1
 O型圈（齿轮轴顶部）
 腈类橡胶
 - -
22
 1
 O型圈（齿轮轴底部）
 腈类橡胶
 - -
24
 2
 导向塞
 复合材料
 -

四、调节球阀部分材料选用表：

零件名称
 材料
 零件名称
 材料

阀体
 ZG1Cr18Ni19Ti

ZG1Cr18Ni12M02Ti

ZG230~450

HT200
 阀座（密封环）
 聚四氟乙烯（增强）

1Cr18Ni19Ti

Cr18Ni12 M02Ti

阀杆
 0Cr17Ni12M02

0Cr17NiCu4Nb
 压圈
 0Cr17Ni12M02

阀板
 ZG1Cr18Ni19

ZG0Cr18Ni12 M02Ti
 填料
 聚四氟乙烯

石墨

阀杆轴承

阀板轴承
 0Cr17Ni12M02
 阀座托架
 0Cr17Ni12M02

垫环
 氟橡胶0形圈
