、产品[气动蝶阀（调节阀/开关型）、（对夹式、法兰式）]的详细资料：

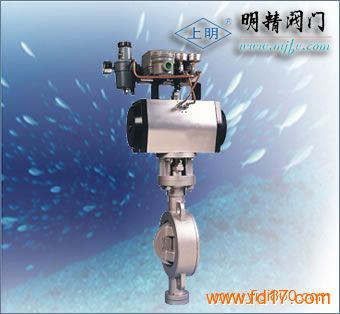

产品型号：SMD型
产品名称：气动蝶阀（调节阀/开关型）、（对夹式、法兰式）
产品特点：明精公司生产的气动蝶阀，是在引进国外先进技术的基础上进行特殊设计，精心制造的产品。蝶阀配行程限位开关、电磁阀、三联件及0.4-0.7MPa气源可实现开关操作，并送出二对无源触点信号指示阀门的开关。采用智能控制与定位时，与国产电气阀门定位器配套，输入4-20mADC信号及0.4-0.7MPa气源即可实现智能控制，实现对压力、流量、温度、液位等参数的调节。它是以压缩空气为动力，阀杆带动阀芯在阀体内转动90℃，可以实现全开——全闭的动作。该产品按其密封性能分为金属密封与软密封。具有结构紧凑，体积精小，运行可靠，密封性好，维修容易，安装方便，适应性强等优点。可广泛应用于石油、化工、轻工、制药、造纸、汽车等工业自动控制系统中作远距离集中控制或就地控制。
二、阀体：
公称通径：15~1000mm 公称压力：PN1.6MPa
连接形式：法兰式按JB78-59 JB79-59
材 料：WCB，HT200 ZG25I ZG1Cr18Ni9Ti，
ZG0Cr18Ni12Mo2Ti，CF8，CF8M衬四氟乙烯，
温度范围：常温-20℃~+200℃
中温+200℃～＋450℃
填 料:V型聚四氟乙烯填料,含浸聚四氟乙烯填料，
石棉编织填料，柔性石墨。
三、阀内组件：
阀芯型式：阀板
流量特性：直线性或等百分比持性
材 料：1 Cr18Ni9Ti 0Cr18Ni12Mo2Ti
阀座材料：聚四氟乙烯（PTFE），橡胶，金属阀座
阀杆材料：不锈钢，衬四氟乙烯， 可调比：100：1
四、执行机构：
气缸形式：单缸式或双缸式 气缸工作压力：0.4~0.7MPa 气缸开关时 间：双作用式1~5秒
气缸空气耗量：1~131L 电磁阀电源：220VAC，24VDC
五、气动蝶阀规格性能表：
公称通径DN
50 65 80 100 15 10 200 250 300 350 400 450 500 600 700 800 900 1000
流量系数（Kv）
110 180 232 368 55 75 1240 2025 2712 3875 5038 6330 7755 11886 15375 19380 25695 31365
动作范围
0－90°
允许压差ΔP
小于公称压力（1.6MPa）
泄漏量
按GB/T4213-92，kV值的10-4
基本误差
±2.5% 带定位器
回差
2.5% 带定位器
死区
1% 带定位器
环境温度 -20℃~+90℃
六、上明牌SMD671F气动对夹式蝶阀外形图及安装尺寸：
七、上明牌SMD671F气动对夹式蝶阀6.1SMD671HF－1016系列尺寸：
公称通径DN 外形尺寸
L
H2 H1 1.0MPa 1.6MPa
D D1 Z-Φd D D1 Z-Φd
50
43
430
112
165
125
4－18
165
125
4－18
65
46
450
115
185
145
4－18
185
145
4－18
80
49
468
120
200
160
8－18
200
160
8－18
100
56
554
138
220
180
8－18
220
180
8－18
125
64
600
164
250
210
8－18
250
210
8－18
150
70
675
175
285
240
8－22
285
240
8－22
200
71
720
205
340
295
8－22
340
295
12－22
250
76
797
240
395
350
12－22
405
355
12－26
300
83
920
290
445
400
12－22
460
410
12－26
350
92
982
320
505
460
16－22
520
470
16－26
400
102
1100
350
565
515
16－26
580
525
16－30
450
114
1170
380
615
565
20－26
715
650
20－33
500
127
1230
410
670
620
20－26
715
650
20－33
600
154
1410
470
780
725
20－30
840
770
20－36
700
165
1610
550
895
840
24－30
910
840
24－36
800
190
1790
640
1015
950
24－33
1025
950
24－39
900
203
1944
710
1115
1050
28－33
1125
1050
28－39
1000 216 2070 770 1230 1160 28－36 1255 1170 28－42
八、上明牌SMD671F气动对夹式蝶阀6.2SMD671－2540系列尺寸：
公称通径DN 外形尺寸
L
H2 H1 2.5MPa 4.0MPa
D D1 Z-Φd D D1 Z-Φd
50
43
430
1
