产品型号： | CME-MO30 |
| 产品品牌： | 中科微能 | |
| 产品价格： | 面议 | |
| 所 在 地： | 北京 大兴区 | |
| 发布日期： | 2022-05-30 | |
 |
||
详细说明

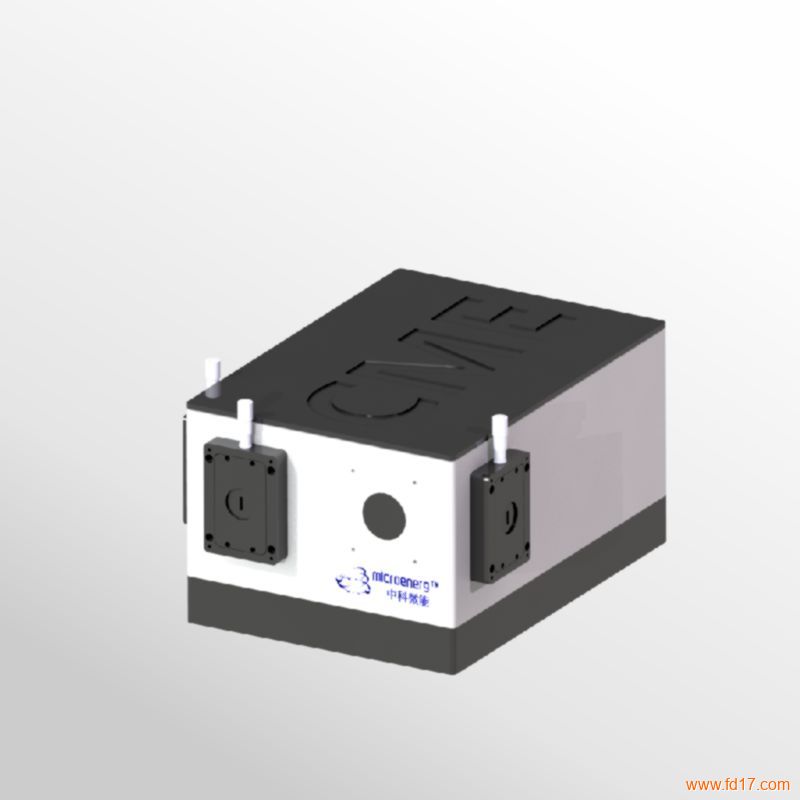

CME-Mo300系列三光栅单色仪特点：
1. 非对称水平Czerny-Turner光路,消慧差设计,可改善谱线对称性和提高光学分辨率
消二次色散设计，有效抑制杂散光
2. 可根据具体需求灵活配置多块光栅
3. RS232接口通过计算机控制光栅转换,滤光片更换,波长扫描,实现全自动宽光谱测试
4. 入光口可与中科微能各种光源配套使用，可配光纤接口
5. 可连接我公司任意一款单点探测器和其它附件，还可以连接线阵、面阵探测器做摄谱仪使用，其中CME-Mo300/CME-Mo500/CME-Mo750系列光谱仪具有两个可选出光口位置
6. 精密蜗轮蜗杆传动，准确度和重复性高，噪声低，使用寿命长
7. 狭缝设计独特，刃口自动保护，宽度调节对称性，好使用寿命长
8. 配有充氮气专用口，便于在紫外和近红外有大气吸收谱的波段范围内使用
9. 选材精细，工艺规范，制作精良，具有良好的性能指标和批量一致性
10. 光学室和机械传动室严格分开，避免后者产生杂散光及润滑油微量挥发对光学件的污染
CME-Mo300系列三光栅单色仪型号说明：
型 号
特 点
CME-Mo301
出、入口垂直分布单色仪，出口安装狭缝
CME-Mo302
出、入口平行分布单色仪，出口安装狭缝
CME-Mo303
双出口单色仪，均安装狭缝，手动切换
CME-Mo304
双出口单色仪，均安装狭缝，电动切换
CME-Mo305
出、入口垂直分布光谱仪，垂直出口安装CCD
CME-Mo306
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，手动切换
CME-Mo307
双出口光谱仪，垂直出口安装CCD，平行出口安装狭缝，电动切换
技术参数：
焦距(Focal Length)
300mm
F/#
F/4.8
最小步距(Minimum Step)
0.0023nm
光栅名称（Grating Name）
光栅S55x55x6
光栅有效使用面积(Grating Size)
55mm×55mm
标准配置光栅参数
(Standard 3 Gratings)
CME-G1200-300（1200g/mm,λp=300nm）
CME-G600-750（600g/mm,λp=750nm）
CME-G300-1250（300g/mm,λp=1250nm）
狭缝有效尺寸(Slits Size)
刃口10μm自动保护，宽10μm-3mm可调，高14mm
外形尺寸(Size)
390mm×278mm×204mm
重量(Weight)
16kg
选配光栅：
光栅型号
线色散(nm/mm)
准确度
（nm）
重复性
（nm）
分辨率
（nm）
理论光谱
范围(nm)
机械光谱
范围(nm)
CME-G2400-250
1.3
0.1
0.05
0.05
185-500
0-550
CME-G1800-250
1.7
0.15
0.08
0.08
185-500
0-730
CME-G1800-500
330-730
CME-G1200-250
2.7
0.2
0.1
0.1
185-500
0-1100
CME-G1200-300
200-600
CME-G1200-500
330-1000
CME-G600-500
5.4
0.4
0.2
0.2
330-1000
0-2200
CME-G600-750
500-1500
CME-G600-1000
660-2000
CME-G600-1250
830-2200
CME-G300-500
10.8
0.8
0.4
0.4
330-1000
0-4400
CME-G300-1250
830-2500
CME-G300-1800
1200-3600
CME-G300-3000
2000-4400
CME-G150-4000
21.6
1.6
0.8
0.8
2600-8000
0-8800
CME-G66-DB
48.6
3.7
1.8
1.8
2500-25000
0-20000
CME-G50-12000
65
5
2.5
2.5
8000-24000
0-26400
光路图：
应用软件：
◆ 任意的波长定位功能 任意的波长定位功能使得用户可以自由地定位到目标波长位置，方便用户做定点波长分析。
1. 由选择已安装的光栅进行切换，并可以设定各块光栅的切换位置。
2. 256 个等级的运行速度选择。
3. 波长定位功能 ：目标方式，相对移动方式。
4. 光谱仪调试运行过程中，用户随时可以停止光谱仪的运行。
◆ 滤光片的自动选择功能 在波长扫描过程中，滤光片组会自动选择一档合适的滤光片，使得谱仪能够自动进行多级光谱滤波的功能。
1. 用户可以自由设定滤光片的定位位置。
2. 用户可以自由设定滤光片的工作范围。
◆ 开机自动定位功能 用户可以设定仪器的开机定位位置 ：上次关机的位置或者指定位置。
◆ 光谱扫描功能
3. 能一次控制多台设备即
4. 扫描方案可单光栅、连续光栅或跨光栅对各个波段进行顺序扫描。
5. 扫描方案中起始波长、扫描间隔、终止波长由客户自由设定。
6. 用户可以随时终止扫描状态。
7. 可以对指定波长进行多次采样，测定稳定度。
8. 采集到的数据可同时图谱显示和表格显示。
9. 可以自由地对图谱中的数据曲线可以进行任意地放大和缩小，隐藏和显示。
10. 谱线数据可以直接拷贝然后粘贴到 Excel 中，使用户能够进行更多的***处理功能。
11. 用户可以观察任一曲线上任一点的坐标值。
常用配件（氙灯光源必配）：六档滤光片轮
滤光片轮为光谱仪系列配套产品，可用于消除多级光谱，与我公司生产的系列单色仪/光谱仪配套使用，
在启用状态可自动归零定位，实现扫描过程中的滤光片自动更换，在非启用状态可手动控制。
滤光片轮安装3块长波通滤光片，***档为空，不安装任何滤光片，第二到第四档标准配置滤光片材料分别为ZJB320, CB535, HWB850，使用范围185-1800nm，第五和六档为预留滤光片孔，可以安装任何滤光片。
重量：0.7kg
