产品型号： | MH6100 |
| 产品品牌： | MOHO蒙晖 | |
| 产品价格： | 12000 | |
| 所 在 地： | 上海 奉贤区 | |
| 发布日期： | 2014-05-27 | |
 |
||
详细说明
很荣幸为您推荐污水自来水电磁流量计 销售电话：021-61317827/13818273101

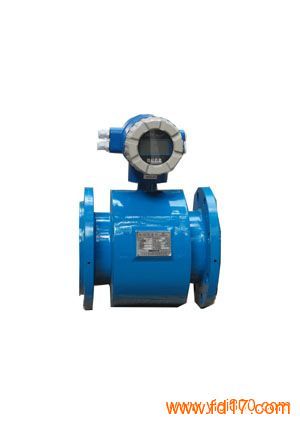

产品名称：MOHO电磁流量计
产品型号：MH6100
产地：中国-上海
一、概述
智能电磁流量计由传感器和转换器两部分构成。它是基于法拉第电磁感应定律工作的，用来测量电导率大于5μS/cm导电液体的体积流量，是一种测量导电介质体积流量的感应式仪表。除可测量一般导电液体的体积流量外，还可用于测量强酸强碱等强腐蚀液体和泥浆、矿浆、纸浆等均匀的液固两相悬浮液体的体积流量。
广泛应用于石油、化工、冶金、轻纺、造纸、环保、食品等工业部门及市政管理，水利建设、河流疏浚等领域的流量计量。
二、测量原理
LDG型智能电磁流量计的测量原理是基于法拉第电磁感应定律：导电液体在磁场中作切割磁力线运动时，导体中产生感应电势，其感应电势E为:
E=KBVD
三、式中：
K---------仪表常数
B---------磁感应强度
V--------测量管道界面内的平均流速
D--------测量管道的截面内径
测量流量时，导电性液体以速度V流过直于流动方高的磁场，导电性液体的流动感应出一个与平均流速成正比的电压，其感应电压通过二个或二个以上与液体直接接触的电极检出，并通过电缆送至转换器通过智能化处理，然后LCD显示或转换成标准信号4-20mA和0-1KHz输出。
五、技术参数
公称通径（mm） （特殊规格可定制） 管道式四氟衬里：DN10～DN2600
管道式橡胶衬里：DN40～DN2600
流动方向： 正，反，净流量
量程比： 1500：1
重复性误差： 测量值的±0.1%
精度等级： 管道式：0.5级，1.0级
被测介质温度： 普通橡胶衬里：－20～＋60℃
高温橡胶衬里：－20～＋90℃
聚四氟乙稀衬里：－30～＋100℃
高温型四氟衬里：－20～＋180℃
额定工作压力： （高压可定制） DN6－DN80：≤4.0MPa
DN100－DN250：≤1.6MPa
DN300－DN2600：≤1.0MPa
流速范围： 0.1－15m/s
电导率范围： 被测流体电导率≥5μs/cm
电流输出： 负载电阻 0～10mA：0～1.5kΩ
4～20mA：0～750 kΩ
数字频率输出： 输出频率上限可在1～5000HZ内设定带光电隔离的晶体管集电极开路双向输出。外接电源≤35V导通时集电极最大电流为250mA
供电电源： AC220V或DC24V
要求直管段长度 上游≥5DN，下游≥2DN
连接方式： 流量计与配管之间均采用法兰连接，法兰连接尺寸应符合GB11988的规定
防爆等级： mdIIBT4
防护等级： IP65，特殊订制最高可达IP68
环境温度： －25～＋60℃
相对温度： 5%～95%
消耗总功率： 小于20W
六、仪表选型
1、选型代码：
型号 说明
MH6100— □ □ -□ □ □ □ □ □ -□
通径 10-2600mm
组合 S 一体型
L 分体型
电极材料 M 不锈钢
T Ti（钛）
D Ta（钽）
H 哈氏合金
P Pt铂
N Ni镍
输出方式 0 无输出
1 4-20mA/1-5KHz
2 4-20mA
衬里材料 X 橡胶
F 聚四氟乙烯
P 聚乙烯
J 聚氨酯橡胶
就地显示 0 无就地显示
1 就地显示
通讯方式 0 无通讯
1 RS485
2 RS232
3 Mobdus
4 Hart
接地 0 无接地环
1 有接地环
2 有接地电极
上限流量 （n） 上限流量（量程）m3/h
例：选用一台就地显示型电磁流量计测量污水，用户管道为DN50，要求橡胶材料衬里，不锈钢电极，4～20mA输出，无通讯，上限流量为30m3/h。型号应为：MH6100－50S－M1X100－30
