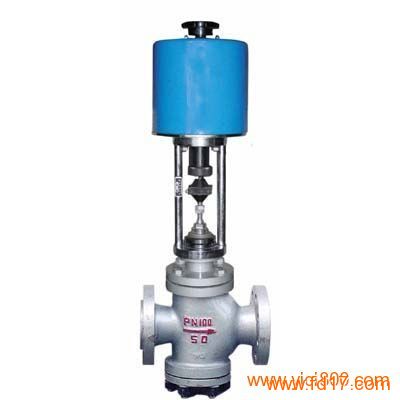

ZDSN 电动双座调节阀
ZDSN型电动双座调节阀，配用PS系列等直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，适用于泄漏要求不严、压差较大的干净场合。
详细说明
ZDSN型电动双座调节阀，配用PS系列等直行程电动执行机构，无需另配伺服放大器，有输入控制信号（4－20mADC或1－5VDC）及单相电源即可控制运转，实现对压力、流量、温度、液位等参数的调节，适用于泄漏要求不严、压差较大的干净场合。它们能广泛应用于电力、冶金、石油、化工、轻工、环保等行业的工业过程自动控制系统中。
一、阀体
形式：直通铸造阀公称通径：20－300mm 公称压力：PN1.6 4.0 6.4MPa连接形式：法兰式按JB78－59 JB79－59材 料：HT200 ZG230—450 ZG1Cr18Ni9Ti ZG0Cr18Ni12Mo2Ti二、上阀盖常 温 型：-20℃－+200℃ 散 热 型：-40℃－+450℃压盖形式：螺栓压紧式填 料：V型聚四氟乙烯填料、柔性石墨、不锈钢波纹管三、阀内组件阀芯形式：双导向单座柱塞式阀芯流量特性：等百分比特性，直线特性和快开特性材 料：1Cr18Ni9Ti 0Cr18Ni12Mo2Ti 四、执行机构类型：可选PS、3810系列电子式直行程执行机构。防爆型选用3810系列技术参数和性能：请参阅对应的执行机构与阀门定位器说明书。 五、主要材料使用温度
阀体材料 公称压力MPa 介质工作温度℃
< < < < < < < < < < < < < <
120 200 250 300 350 400 425 450 475 500 525 550 575 600
最大工作压力MPa
铸铁HT200 1.6 1.6 1.5
铸钢ZG25 4.06.4 4.06.4 3.75.9 3.35.2 3.04.7 2.84.1 2.33.7 1.82.9
不锈钢ZG1Cr18Ni9Ti 4.06.4 4.06.4 3.04.4 2.74.2 2.44.0 2.13.8 1.93.5 1.73.4 1.43.2 1.12.9 0.82.6
六、主要技术参数
公称通径DN 20 25 32 40 50 65 80 100 125 150 200 250 300
阀座直径dn(mm) 20 25 32 40 50 65 80 100 125 150 200 250 300
额定流量系数Kv 10 16 25 40 63 100 160 250 400 630 1000 1600
行程mm 10 16 25 40 60 100
基本误差% ±1.0
回差% 1.0
死区% 1.0
始终点偏差% ±2.5
额定行程偏差% 2.5
允许泄漏量Q III级 Kv值的0.05% 按GB4213－84标准
可调范围 50:1
公称压力介质温度阀体材料 1.6MPa 常温－20℃~+200℃ 铸铁HT200
4.0MPa 常温－40℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
6.4MPa 常温－20℃~+200℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
中温－40℃~+450℃ 铸钢ZG25 铸不锈钢ZG1Cr18Ni9Ti
七、允许压差
公称通径 25 40 50 65 80 100 150 200 250 300
阀座直径（mm） 25 32 40 50 65 80 100 125 150 200 250 300
执行机构 允许压差ΔP（Mpa）
PSL202 6.4 6.4 6.4 5.10
PSL204 6.4 6.4 5.62
PSL208 6.4 5.31 3.97
PSL320 6.4 4.14
