产品型号： | PM9883E-24S |
| 产品品牌： | 上海顶德电器 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-04-13 | |
 |
||
详细说明

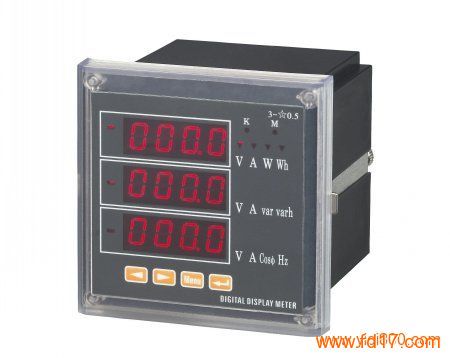

PM9883E-24S多功能表产品功能
1、测量：三相电压、三相电流、有功功率、无功功率、功率因数、有功电能、无功电能。
2、计量：正反向有功电能，感性容性无功电能。
3、显示：三排LED（LCD）显示，亮度可调，可视度高。
4、通讯:RS485通讯，MODBUS-RTU协议。
5、输出：两路电能脉冲输出（脉冲常数3200imp/kwh）。
6、扩展：可直接从电流、电压互感器接入信号，现场可编程设置参数变比。
7、用途：适用于各种进线回路、大容量配出电回路中的电参数的完整监测和管理。
8、时效老化：所有产品均经过时效老化，使仪表处于长期稳定工作状态，以降低外部环境对仪表的影响，是用户有个满意的产品。
PM9883E-24S多功能表注意事项
1、适用环境温度-5~+50℃，湿度85%以下使用，防止因温湿度变化而引起不良现象。
2、注意防止震动和冲击。
3、不要在有灰尘，对电器产品有害的化学药品，煤气等地方使用。
4、在因磁场或高频仪器，高压火花，闪电等原因引起电压异常时，在外部请使用电源线滤波器非线性电阻等干扰吸收电路。
5、输入信号线应尽量的短，在有可能混入干扰信号的地方请使用保护屏蔽线。通常情况下，建议使用双绞线。
技术指标
参 数
精度等级 U、I为0.2级，P、Q为0.5级，有功电能为0.5级，无功电能为1级
显 示 可编程LCD或LED显示，亮度可调
输入测量 网络 三相三线、三相四线
额定值 电压：AC 100V、400V；电流：AC 1A、5A
过负荷 持续：1.2倍 瞬时：电压2倍(10秒)，电流10倍(5秒)
功耗 电压：<1VA(每相) 电流<0.4VA(每相)
阻抗 电压>300KΩ 电流<20mΩ
频率 50/60Hz±10%
电能计量 电能 有功、无功电能计量
电 源 工作范围 AC110/220/380v、AC/DC 80V~260V
功耗 ≤5VA
输出可编程 模拟量 2路(4)路模拟量变送输出：4~20mA //0~20mA
数字量 RS-485接口，MODBUS-RTU协议
脉冲输出 2路电能脉冲输出，光耦继电器
开关量输入 4路(2)路开关量输入，干结点方式
开关量输出 4路(2)路开关量输出，光耦继电器
工作条件 环境温度-10~55℃，相对湿度≤93%，无腐蚀气体场所，海拔高度≤2500m
隔离耐压 输入和电源>2kV，输入和输出>2kV，电源和输出>1.5kV
绝缘电阻 ≥100MΩ
