产品型号： | QY194E-9S7 |
| 产品品牌： | 上海顶德电器 | |
| 产品价格： | 面议 | |
| 所 在 地： | 浙江 温州市 | |
| 发布日期： | 2015-04-13 | |
 |
||
详细说明
产品简介

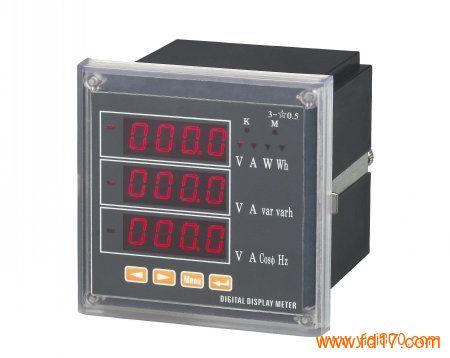

QY194E-9S7系列可编程数字仪表，适用于高、低压变配电系统，测量和显示线路电流、电压、有功功率、无功功率、功率因数、有功电度、无功电度、频率等电量参数。
QY194E-9S7系列可编程数字仪表通过一至两路开关量输入可监视开关状态，通过一至两路继电器输出可遥控开关动作，或者设定报警输出，实现远程自 动化控制。带RS485通讯接口，采用Modbus协议，所有数据和控制指令可实现实时通讯，进行智能变配电自动化监控系统组网管理。通过面板上的编程按 钮，可以任意设定CT/PT变比、通讯地址、波特率等参数，使用十分方便灵活
主要特点
■ 可选用DC220V、DC110V或AC220V电源，适用范围广 ■ 可选择LED数码显示或LCD液晶显示方式
■ 设定数据永久保存，掉电不丢失 ■ 可任意设定PT/CT 变比、通讯地址、波特率等参数
■ 卡条式安装方式，背插式接线。安装方便，接线简单。 ■ 通讯可接入SCADA、DCS、PLC 系统中
■ 通过对继电器编程，可完成过压、欠压、过流报警、 ■ 带密码保护功能
保护 ■ 功能配置齐全可选择性强
开孔尺寸
外型代号 指针表型号 面框尺寸 开孔尺寸 安装总长
2 42方形 120*120 110*110 80
3 6方形 80*80 76*76 80
9 9方形 96*96 91*91 80
A 61方形 72*72 67*67 80
D 微方形 48*48 45*45 80
安装步骤:
环境
在安装电力监测仪QY194E-9S7系列电力仪表之前，请您观察所要安装的位置周围的环境，并确认符合以下条件
温度
QY194E-9S7系列电力仪表允许的一般工作环境温度为-25℃—55℃，这满足一般用户的使用要求，如果您有更宽温度范围的要求，请洽询制造工厂。长时间的工作在非常高或非常低的温度下，会对使用寿命产生不利的影响，这一点提请您注意。
QY194E-9S7系列电力仪表允许的保存温度范围是-40℃—85℃。
QY194E-9S7系列电力仪表允许的环境湿度范围为0—95%（不结露）
QY194E-9S7仪系列电力仪表应当安装于干燥、无粉尘处，并避免置于热源、辐射源、强干扰源的周围。
备注事项：
1、按工作电源接通电源后，仪表应有显示。测量端子短接时，仪表应当显示为“0”或±1个字。
2、根据仪表规格以及型号，从测量端子输入被测电压或电流，此时仪表显示的数字即为被测值。
3、在测量时，不得超量程使用，以免损坏仪表。如用户需要，需要外配互感器。
4、仪表在使用过程中如出现质量问题，请与我公司联系，若自行拆开，概不负责。
5、使用时，仪表需要按仪表上的接线图接线通电预热15分钟后，才能作精度测量。
6、注意防止震动和冲击，不要在有超量灰尘和超量有害化学药品以及气体场合使用，如在强磁场、
高频或高压火花中使用，请在外部用电源滤波器或其它抗干扰吸收电路。
7、如果仪表上接线图与说明书上接线图不一致，应以仪表上接线图为准。
