详细说明

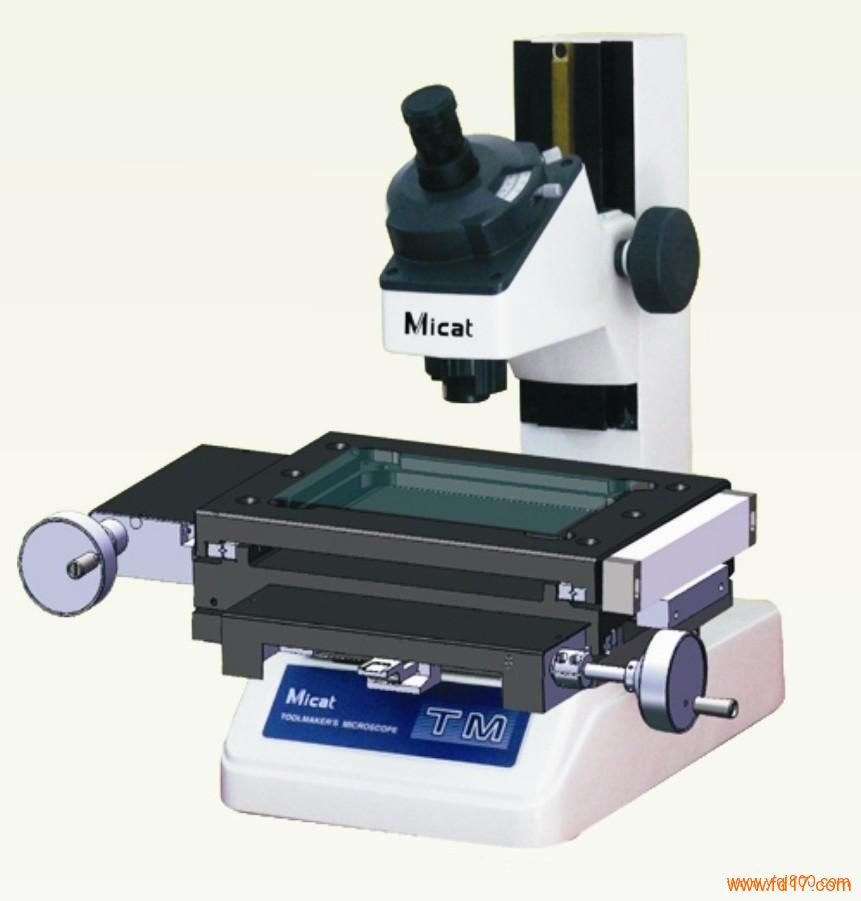

型号:TM-505、TM-510
三丰TM系列工具显微镜适于测量加工工件的直径和角度,安装可检测螺丝和齿轮形状。小型化设计,十分适于在车间等狭小空间使用。
特点:转动刻度盘,对准十字线分划板与工件图像,实现角度测量。
照明强度可调
观察图像:正像
光管:单目目镜(屈光度可调)
俯角:30º
分划板:90º十字线分划板(176-126)
角度分度值范围:360º
最小读数:6分(使用游标)
目镜:15X(176-116),视场范围:13mm
可选:10X、20X
物镜:2X(176-138),工作距离:67mm
可选:5X、10X
总倍率:30X
轮廓照明
光源:钨丝灯泡(24V、2W)
功能:带有绿色滤光片、光强度可调
表面照明
光源:钨丝灯泡(24V、2W)
功能:光强度可调
电源:AC100/110/120/220/240V、50/60Hz
选件
172-145:5X投影镜头组
176-115:10X目镜(视场范围:13mm)
176-117:20X目镜(视场范围:10mm)
176-139:5X物镜
176-137:10X物镜
164-161:数显微分头、测量范围:0-50mm、读数:0.001mm
164-162:数显微分头、测量范围:0-50mm、读数:0.001mm
152-390:X轴微分头、测量范围:0-50mm、读数:0.005mm
152-389:Y轴微分头、测量范围:0-50mm、读数:0.005mm
152-391:X轴微分头
152-392:Y轴微分头
611635-041:矩形量块(25mm)
611675-041:矩形量块(50mm)
611201-241:矩形量块
611202-241:矩形量块
383038:卤素灯泡(24V、2W)
175-204:用于Z轴测量的指针式千分表附件
965013:用于Digimatic微分头的SPC电缆
固定和工作台附件
990561:工件夹
176-106:用于TM-505旋转工作台(有效直径:66mm)
172-196:用于TM-510旋转工作台(有效直径:100mm)
176-105:用于TM-505的旋转式中心架(最大工件直径:70mm)
172-197:用于TM-510的旋转式中心架(最大工件直径:80mm)
172-378:带有夹钳的V型块(最大工件直径:25mm)
176-107:带有夹钳的支架
照明元件
377-090-1:环形光纤照明装置
176-203:双灯反射照明器
176-343:双光纤照明装置
分划板
176-111:同心圆(ø4mm以下、0.05mm半径增量)
176-135:同心圆
176-113:55º角
176-114:60º角
176-109:公制螺纹(间距=0.25-1mm)
176-110:公制螺纹(间距=1.25-2mm)
176-140:ISO公制螺纹(间距=0.075-0.7mm)
176-141:ISO公制螺纹(间距=0.75-2mm)
176-142:ISO统一标准螺纹(80-28TPI)
176-143:ISO统一标准螺纹(24-14TPI)
176-144:ISO统一标准螺纹(13-10TPI)
176-123:统一标准螺纹(80-28TPI)
176-124:统一标准螺纹(24-14TPI)
176-125:统一标准螺纹(13-10TPI)
176-120:惠式螺纹(60-26TPI)
176-121:惠式螺纹(24-18TPI)
176-122:惠式螺纹(16-11TPI)
176-127:NF螺纹(80-28TPI)
176-128:NF螺纹(24-14TPI)
176-129:NF螺纹(13-10TPI)
176-130:14.5º渐开线齿轮(标准齿条型)
176-112:20º渐开线齿轮(标准齿条型)
TM-510说明
编号:176-812
XY工作台行程:100x50mm
测量方法:微分头
XY工作台面尺寸:240x152mm
工作台有效范围:154x96mm
测量高度:107mm
最大工件重量:5kg
TM-505说明
编号:176-811
XY工作台行程:50x50mm
测量方法:微分头
XY工作台面尺寸:152x152mm
工作台有效范围:96x96mm
测量高度:115mm
最大工件重量:5kg
