产品型号： | UL-2XXX |
| 产品品牌： | 奕通仪表 | |
| 产品价格： | 面议 | |
| 所 在 地： | 辽宁 辽阳市 | |
| 发布日期： | 2009-09-21 | |
 |
||
详细说明

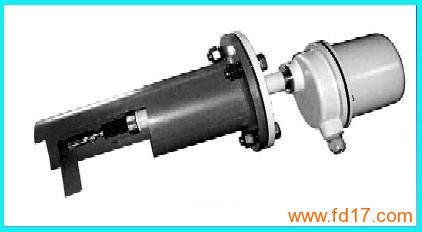

机械料位传感器开关
料位计阻移式，阻尼物位开关，悬摆机械料位计
料位，料位开关，料位计，料位控制器，机械料位计，旋摆料位开关，物位计，物位开关，物位控制器
料位计UL2/3/4/K,防爆阻移式料位计，阻移式料位计开关
UL系列阻移式物位计适用于对工业生产过程中料仓及容器内物位的检测，当物位到达高、低限位时，物位计输出继电器接点信号，用于物位的报警及控制。
工作原理
仪表采用机械摆动式传动系统，当物料使检测板受阻时，仪表继电器状态翻转，输出报警信号；当物料脱离检测板时，仪表恢复检测状态。
性能指标
参 数
型 号
UL-2
UL-3
UL-4
电源及功耗
AC220V±10%，50Hz 10W（或DC24V 5W）
检测板往复频率
6次/分
4.5次/分
6次/分
报警力矩（力）
≤0.2N m
≤0.32N m
输出接点容量
普通型AC220V?5A
防爆型AC220V?1A
或DC24V?1A
AC220V?5A
普通型AC220V?5A
防爆型AC220V?1A
或DC24V?1A
环境温度
-25～+85℃
环境湿度
≤85%
动作延时
2～6秒
3～7秒
2～6秒
检测板摆角
30°±5°
30°±5°
被测介质温度
L（低）≤90℃
H（高）≤180℃
L（低）≤90℃
H（高）≤240℃
UL-4≤240℃
料仓压力
常压
常压
≤0.3MPa
介质粒度及密度
粒度<30mm，密度>0.2 g/cm3
粒度<100mm，密度>0.5g/cm3
粒度<30mm，密度>0.4g/cm3
仪表规格
水平安装150～1000mm
垂直安装不大于2000mm
1～30m
水平安装300～1000mm
垂直安装不大于2000mm
安装型式
法兰或G11/2管螺纹连接
水平安装或顶装
法兰连接
顶装
法兰连接
水平安装或顶装
防爆等级
ExdIIBT4
无
ExdIIBT4
仪表应用
钢铁工业：
金属粉沫、颗粒、钢球、矿石……
食品工业：
奶粉、粮食、糖果、饼干……
电力工业：
原煤块、煤粉、除尘灰……
粮食加工业：
米、麦、豆类、糖……
化工、轻工业：
盐、烟草、木屑、化肥、碳黑……
医药工业：
药料、药片、药丸、药粉……
建筑工业：
水泥、白灰、粘土、砂石、石膏……
塑料工业：
塑料切粒、胶木粉、塑料粉……
